پروژه فرز سی ان سی بوکو 1 به همراه کنترلر SINUMERIK 808D ADV

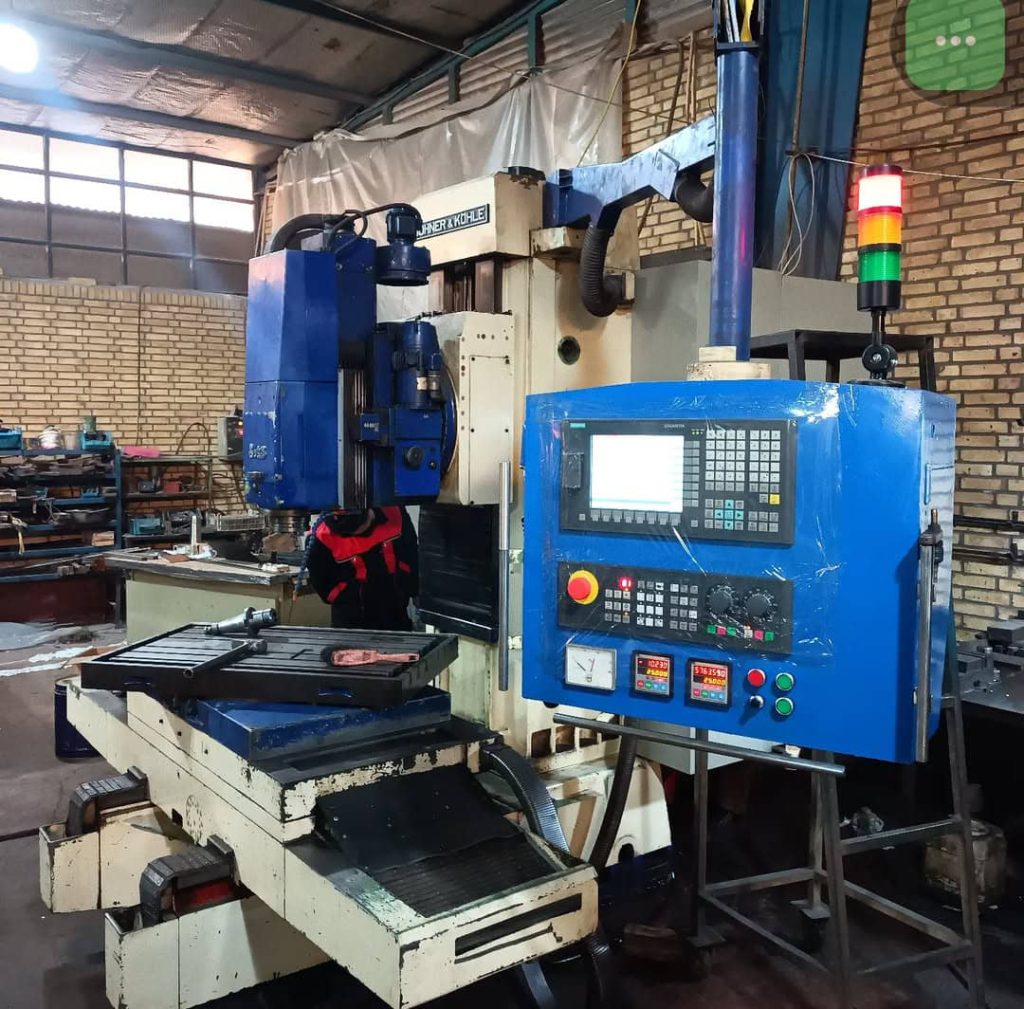

این پروژه مربوط به بازسازی، ارتقاء و راهاندازی مجدد یک دستگاه فرز CNC بوکو 1 است که در طول زمان چندین بار تغییر سیستم کنترل را تجربه کرده بود، اما به خروجی قابل قبول صنعتی نرسیده بود. در نهایت، این دستگاه توسط تیم SKAZEM CNC با رویکرد مهندسی و استفاده از کنترلر Siemens SINUMERIK 808D ADVANCED بهصورت کامل و پایدار راهاندازی شد.
سابقه و وضعیت اولیه دستگاه کنترلر اولیه این دستگاه در طراحی کارخانه، Heidenhain TNC151 بوده است. در ادامه و در یک مرحله بازسازی، سیستم کنترل دستگاه با یک کنترلر CNC تایوانی برند HUST تعویض شده بود، اما این تغییر به دلایل فنی و محدودیتهای کنترلی، نتیجه مطلوبی از نظر دقت، پایداری و عملکرد صنعتی به همراه نداشت و دستگاه عملاً خروجی قابل اتکایی ارائه نمیکرد.
رویکرد تیم SKAZEM CNC در بازسازی در این پروژه، تصمیم بر آن شد که دستگاه با یک سیستم کنترلی استاندارد صنعتی و قابل پشتیبانی بلندمدت بازسازی شود. بر این اساس، کنترلر Siemens SINUMERIK 808D ADVANCED بهعنوان هسته اصلی سیستم CNC انتخاب و کلیه بخشهای مرتبط با آن بازطراحی و تنظیم گردید.

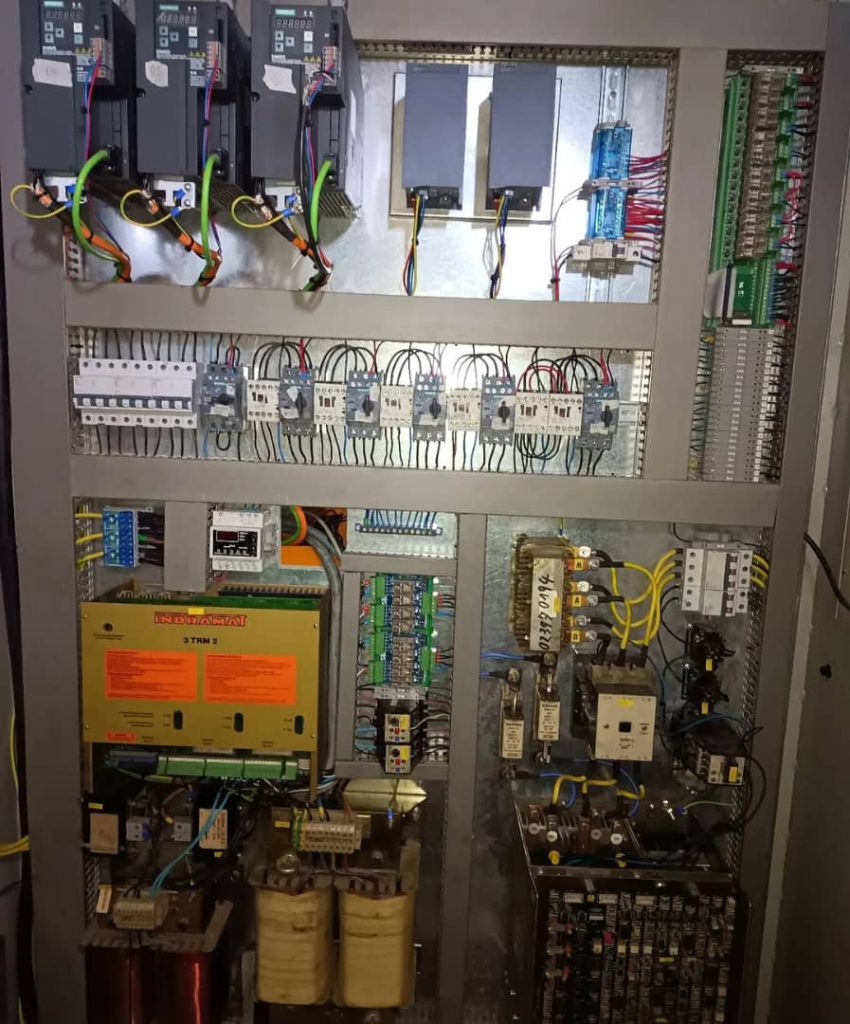

اجرای سیستم کنترل و درایوها در فرآیند بازسازی و راهاندازی نهایی، اقدامات زیر انجام شد:

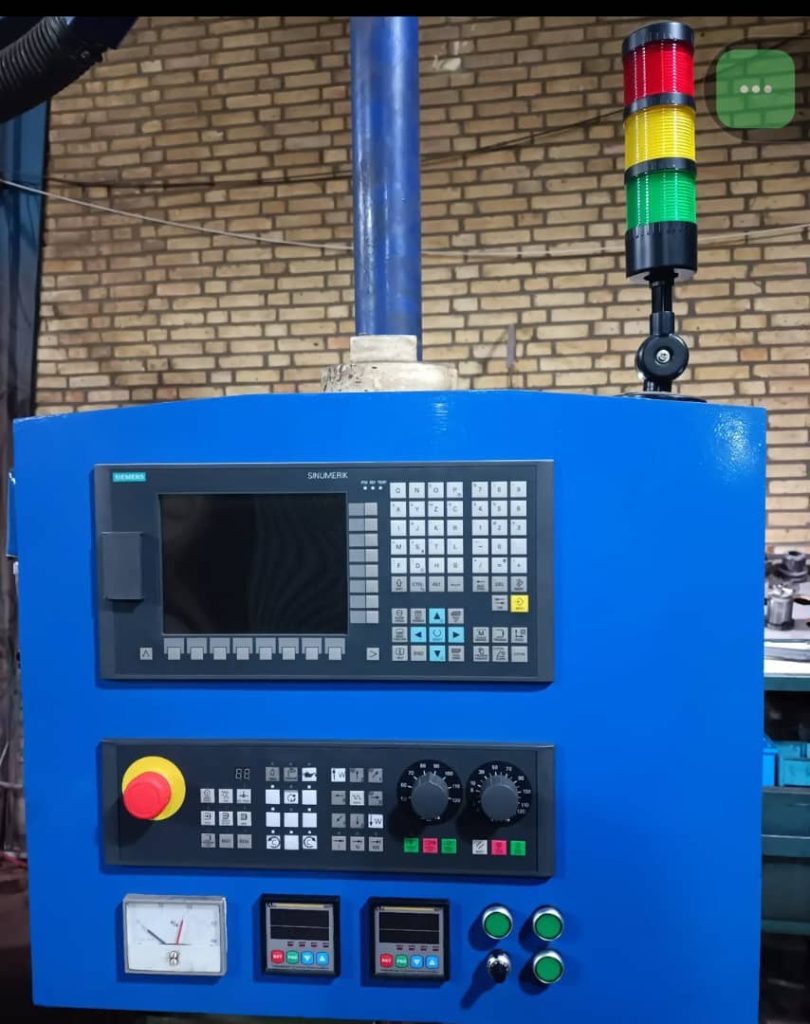

- نصب و راهاندازی کنترلر SINUMERIK 808D ADVANCED
- استفاده از درایوها و موتورهای زیمنس SINAMICS V70 برای سه محور اصلی دستگاه
- راهاندازی سیستم سروو بهصورت شبکهای (Network Based) مطابق معماری زیمنس
- تنظیم دقیق پارامترهای حرکتی محورها متناسب با شرایط مکانیکی دستگاه
- تست پایداری، دقت و پاسخ دینامیکی سیستم حرکتی
- راهاندازی محورهای W و B این دستگاه علاوه بر محورهای اصلی، دارای دو محور W و B نیز بوده است. به دلیل ساختار مکانیکی و نوع کاربرد این محورها، تصمیم بر آن شد که این محورها بهصورت PLC AXIS راهاندازی شوند.
- راهاندازی محورهای W و B بهصورت PLC Axis
- استفاده از موتورهای فابریک Indramat
- هماهنگسازی کامل این محورها با سیستم کنترلی زیمنس
- پیادهسازی منطق کنترلی پایدار و قابل اطمینان برای عملکرد صنعتی
دقت و کیفیت اجرا در این پروژه، تمرکز اصلی بر پایداری سیستم، دقت حرکتی و انطباق کامل با استانداردهای Siemens بوده است. تمامی تنظیمات نرمافزاری و سختافزاری بر اساس مستندات رسمی زیمنس و شرایط واقعی مکانیک دستگاه انجام شده و از راهکارهای موقتی یا غیراصولی استفاده نشده است.
نتیجه نهایی پروژه پس از اجرای پروژه:
- دستگاه به یک سیستم CNC پایدار و قابل اتکا مجهز شد
- مشکلات عملکردی ناشی از تغییرات قبلی سیستم کنترل برطرف گردید
- دقت و نرمی حرکت محورها بهطور محسوسی بهبود یافت
- امکان استفاده صنعتی و مداوم از دستگاه فراهم شد
- سیستم کنترل دستگاه مطابق استاندارد زیمنس و قابل پشتیبانی بلندمدت شد
درباره اجرای پروژه این پروژه توسط SKAZEM CNC و با تمرکز بر بازسازی CNC، تعویض و ارتقاء سیستم کنترل، راهاندازی سرووهای زیمنس، PLC Axis و احیای ماشینآلات صنعتی اجرا شده است. رویکرد ما در چنین پروژههایی، ارائه راهکار مهندسی، اصولی و پایدار بهجای تعویضهای مکرر و پرهزینه بدون نتیجه است.
