نصب و راهاندازی فرز سی ان سی waldrich coburg

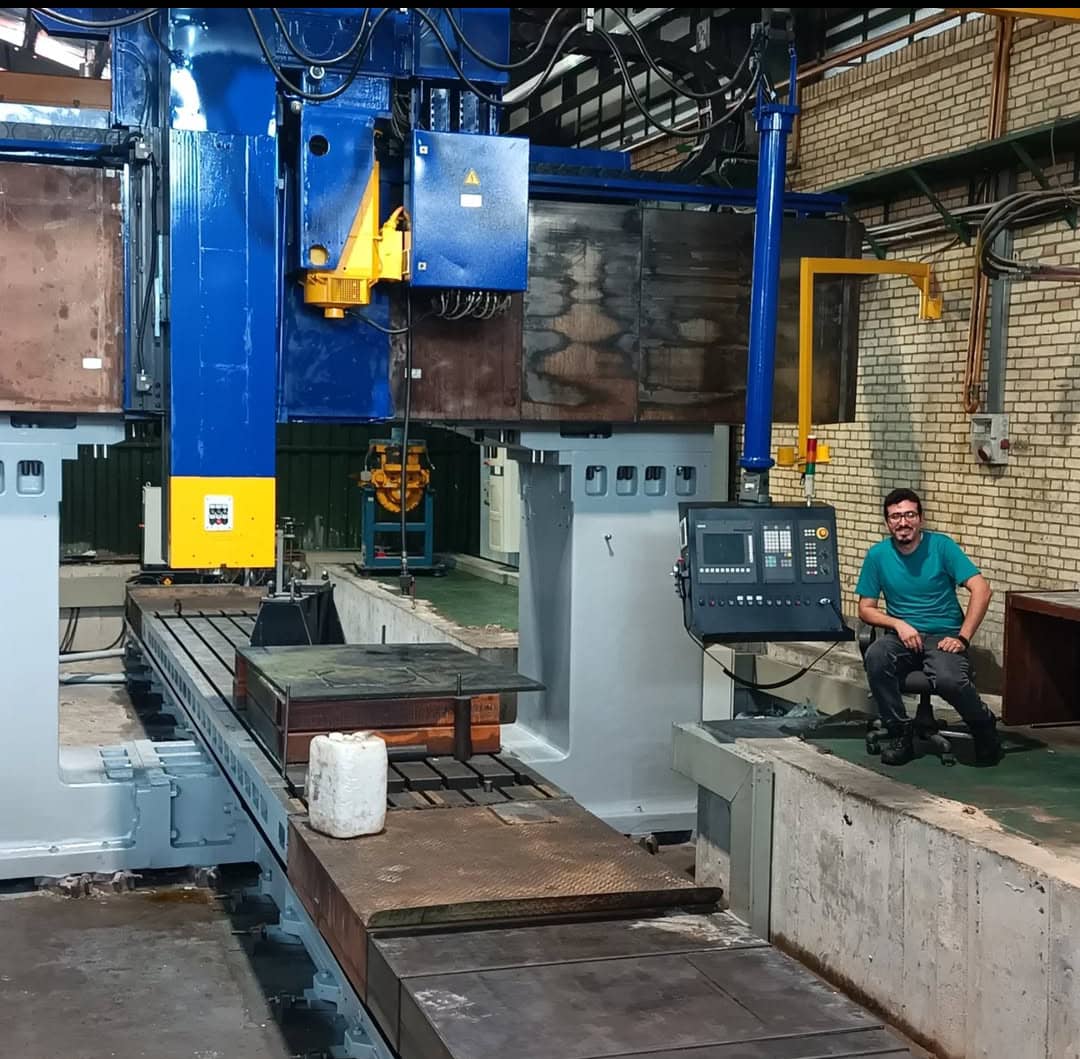

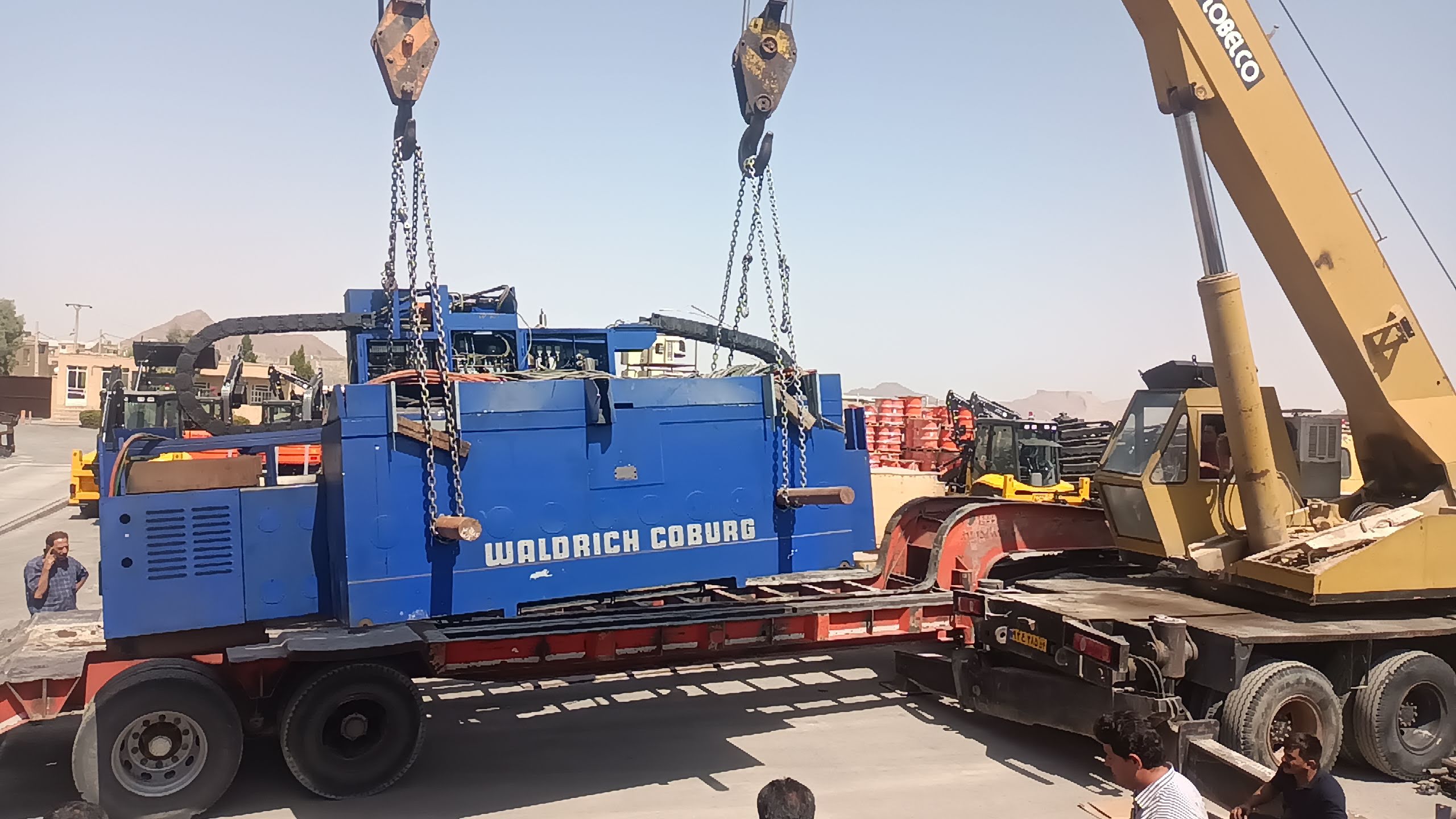

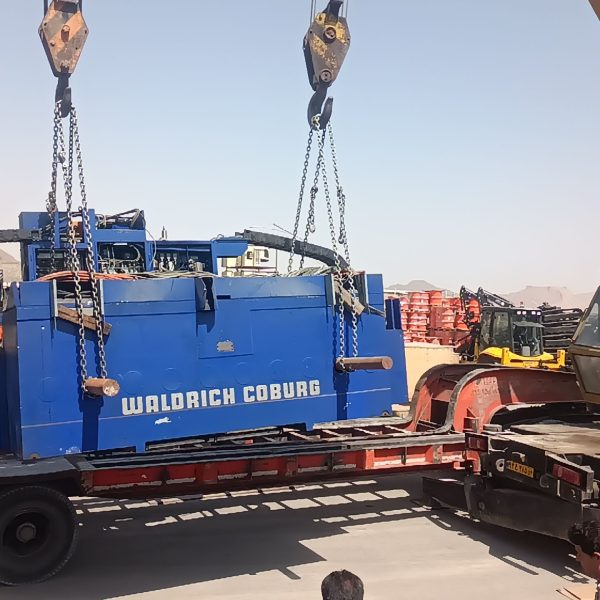

این پروژه مربوط به نصب، مونتاژ و راهاندازی کامل یک دستگاه فرز CNC سنگین و بسیار دقیق آلمانی از برند WALDRICH COBURG است.
این دستگاه از ماشینآلات ردهبالای صنعتی محسوب میشود که اجرای صحیح آن نیازمند دانش عمیق مکانیک، برق صنعتی، سیستمهای کنترلی و تجربه عملی در ماشینآلات بزرگ CNC است.
در این پروژه، مسئولیت کار از مرحله نظارت بر اجرای فونداسیون تا مونتاژ کامل مکانیکی، اجرای سیستم برق، هیدرولیک و راهاندازی نهایی دستگاه بهصورت کامل بر عهده تیم SKAZEM CNC بوده است.

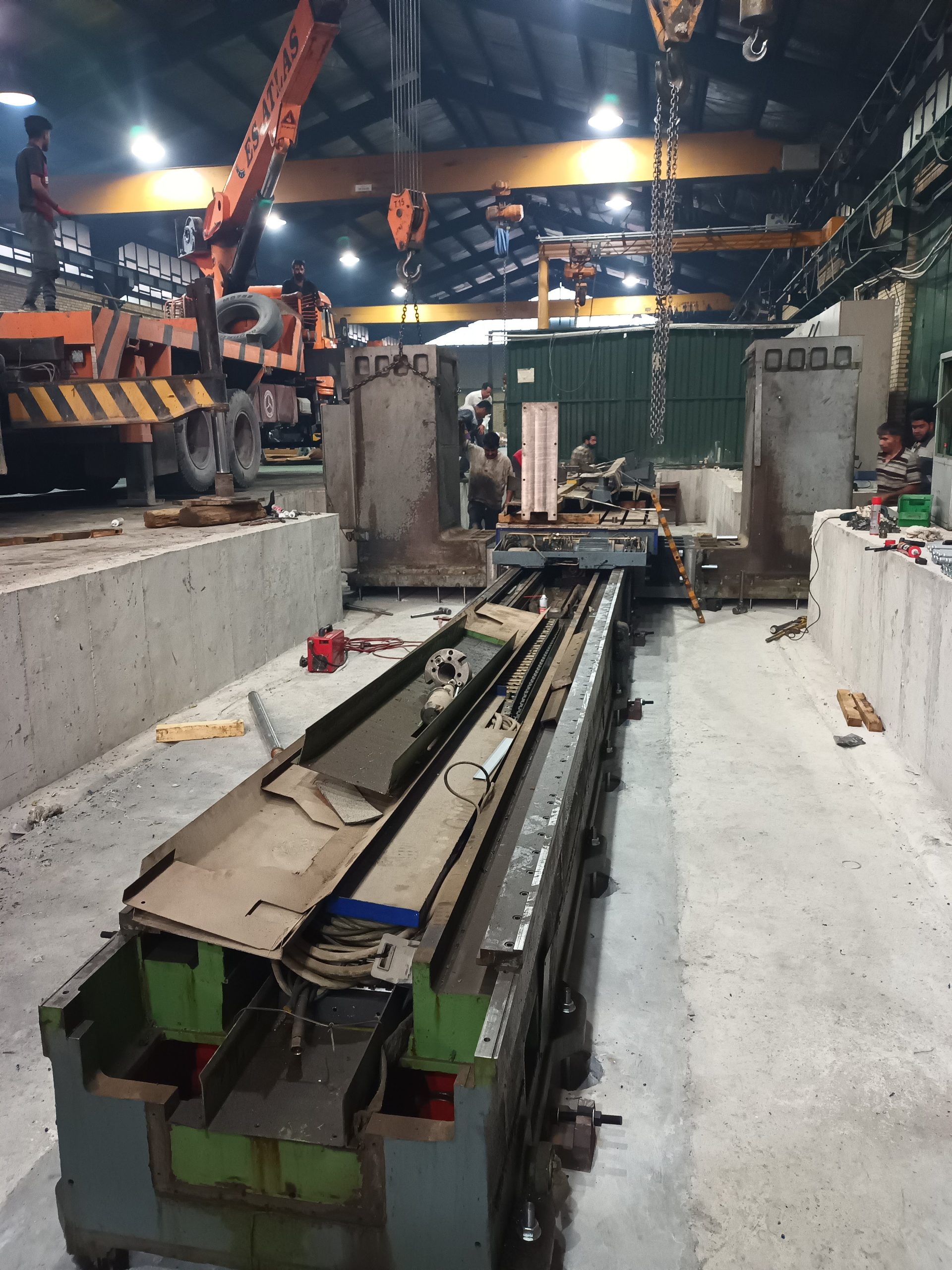

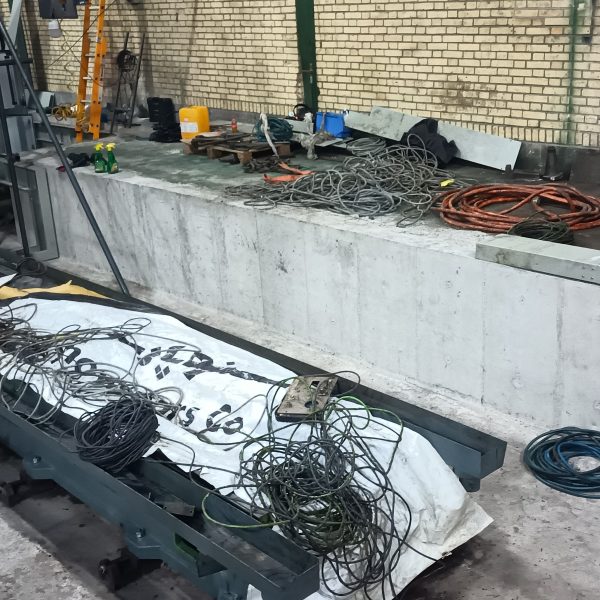

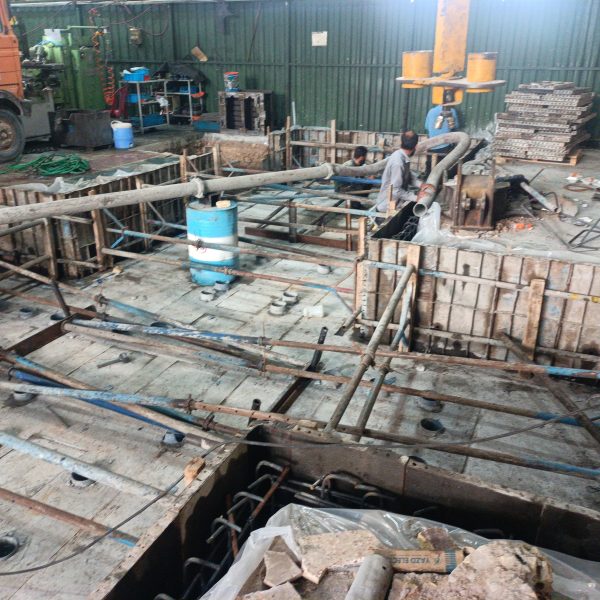

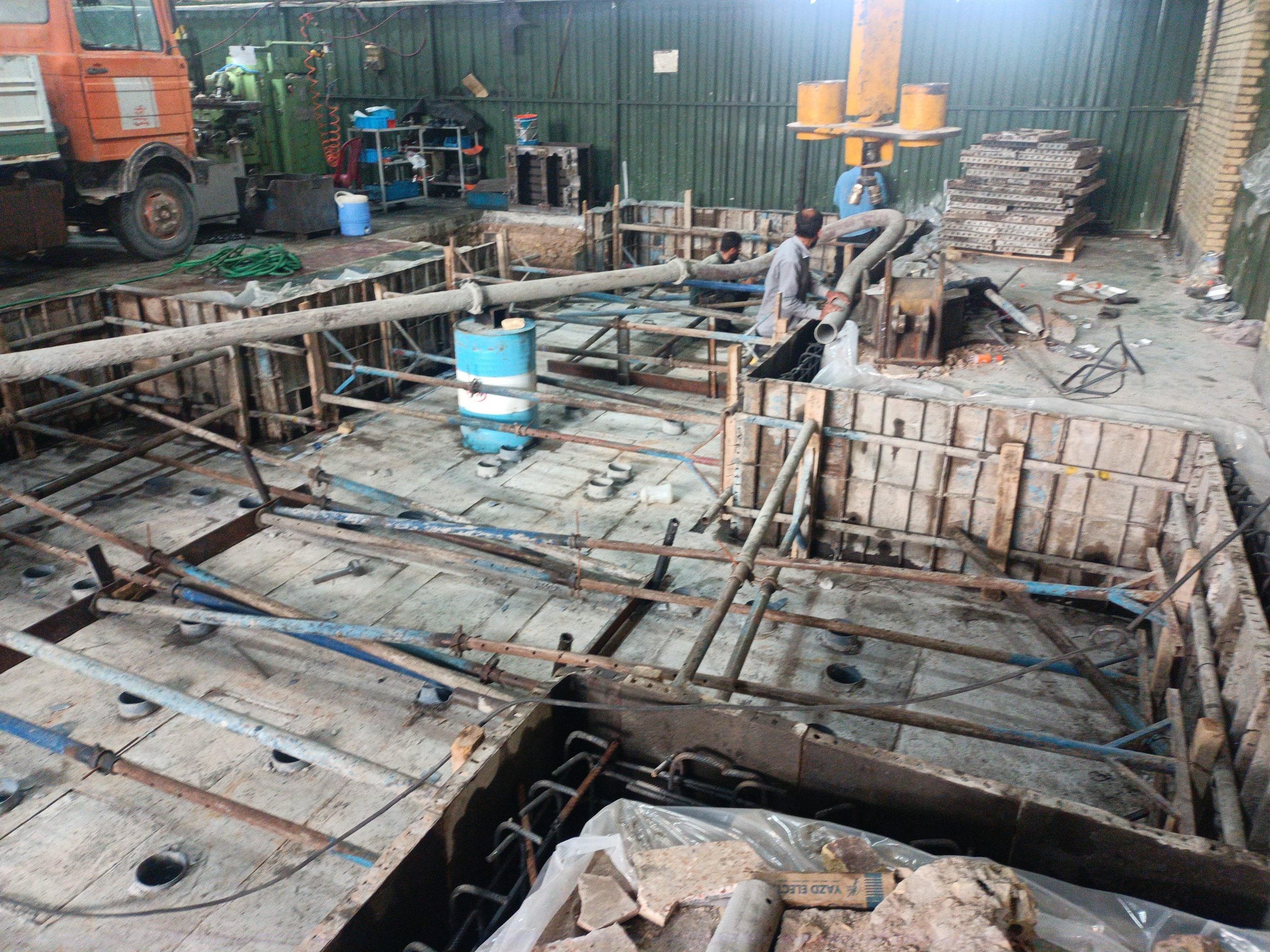

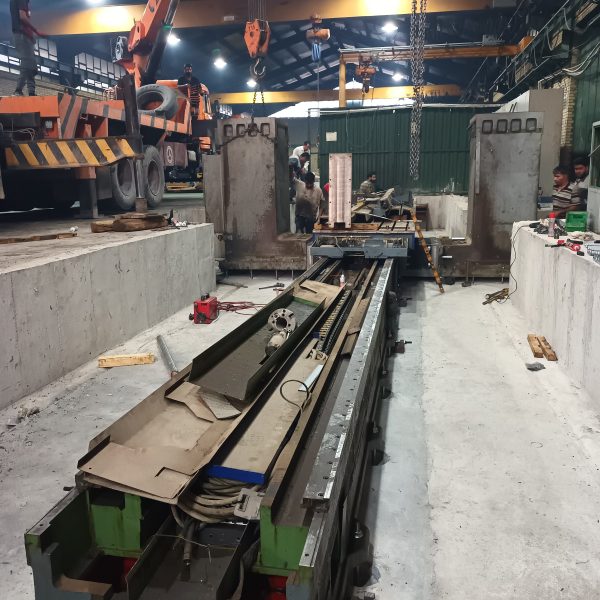

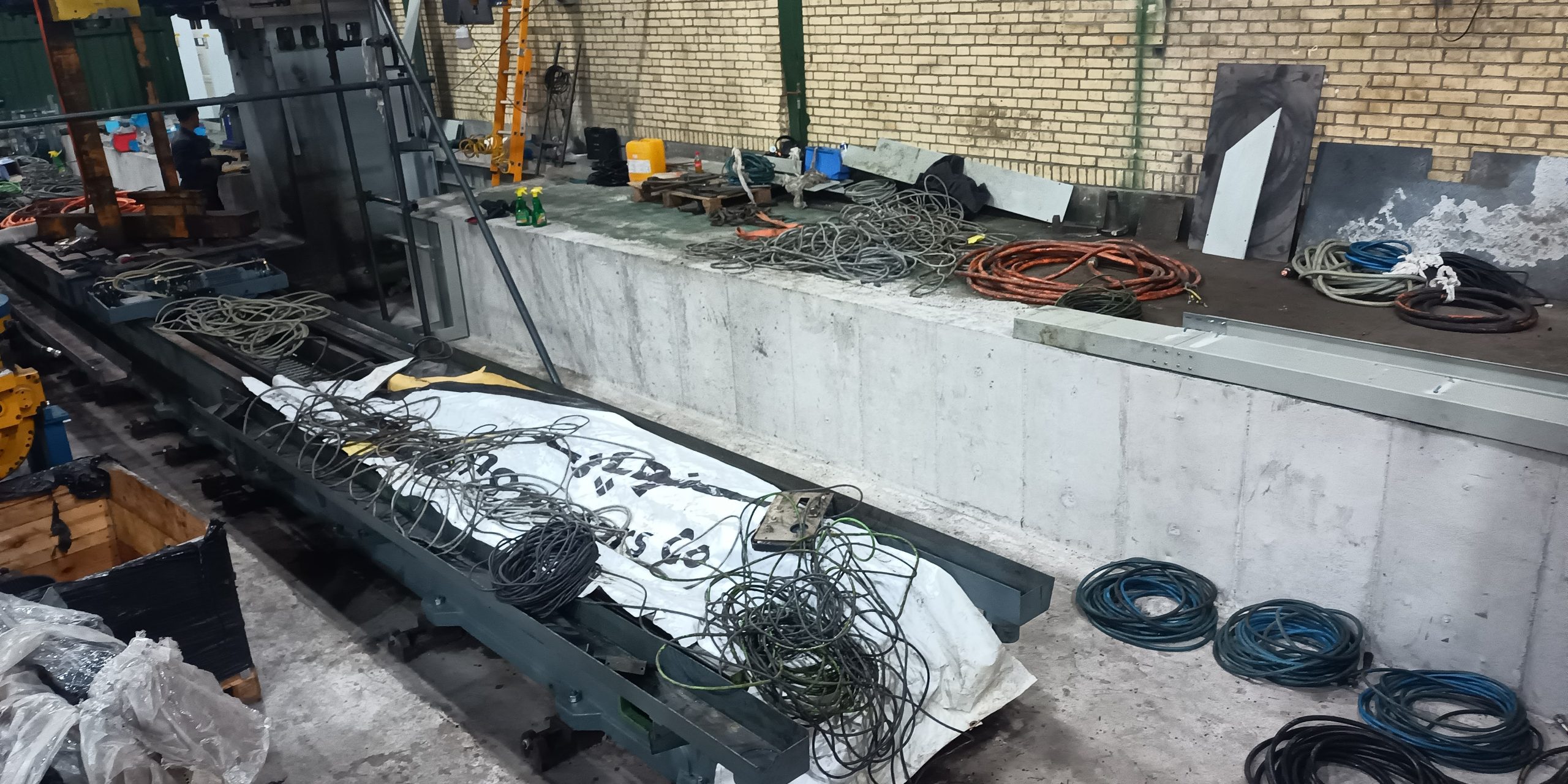

نظارت و آمادهسازی زیرساخت (فونداسیون)
با توجه به وزن بالا، ابعاد بزرگ و دقت بالای دستگاه، اجرای صحیح فونداسیون نقش کلیدی در عملکرد نهایی آن دارد.
در این پروژه، نظارت کامل بر اجرای فونداسیون مطابق الزامات سازنده انجام شد تا پایداری، تراز و جذب ارتعاشات دستگاه در شرایط کاری تضمین شود.

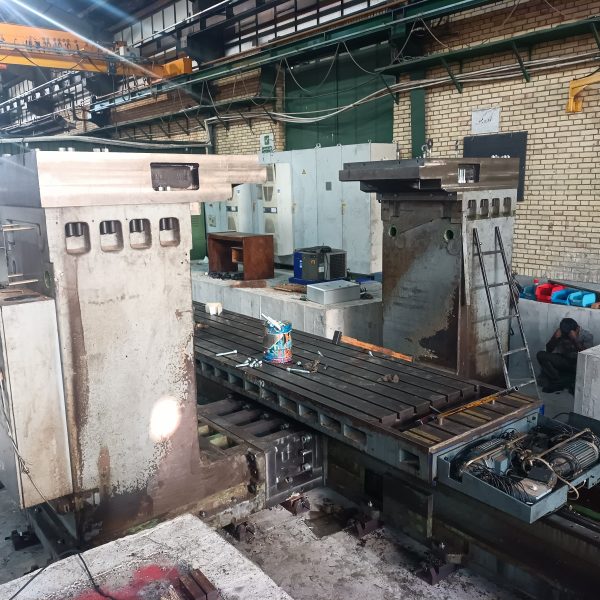

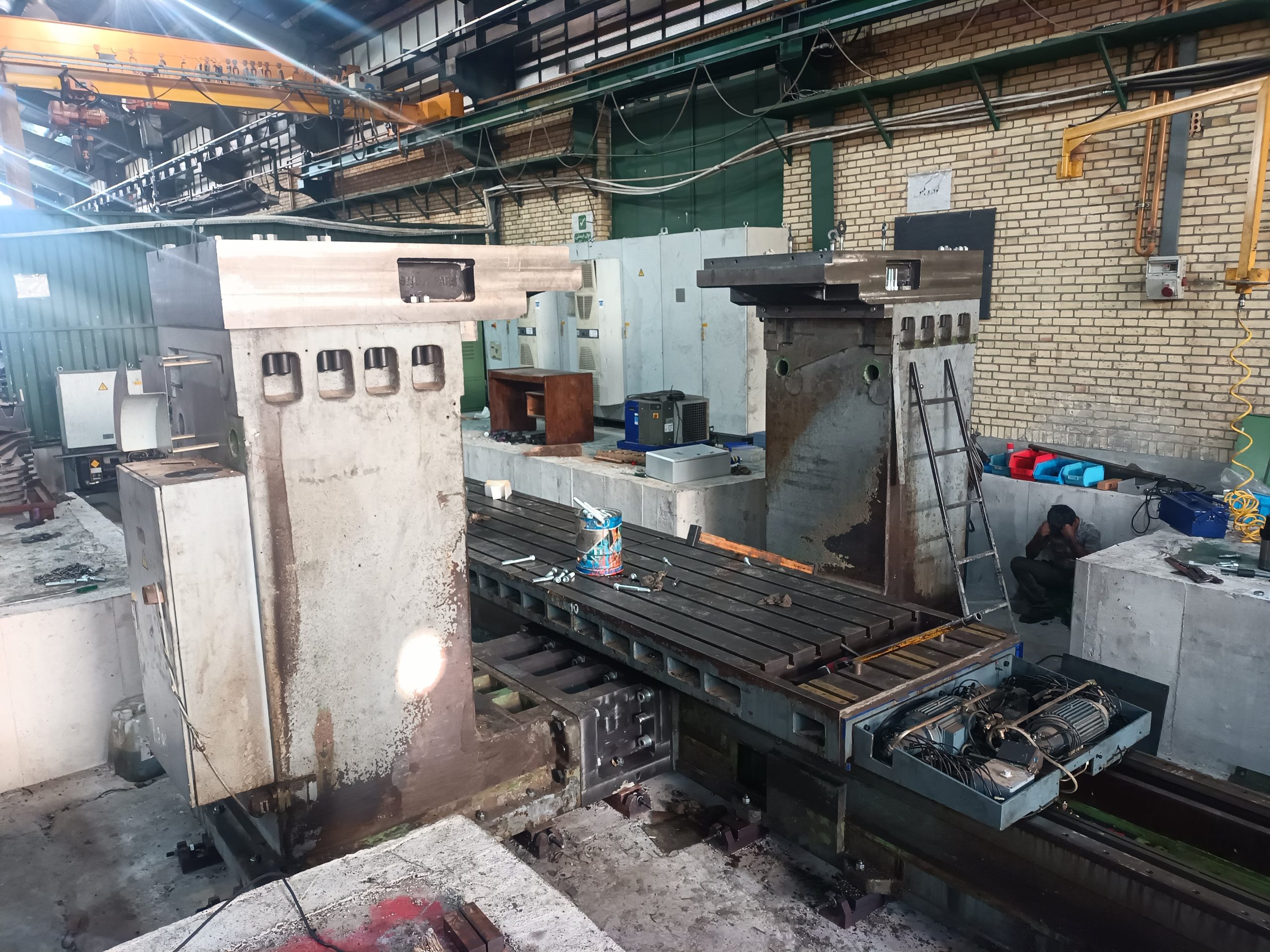

مونتاژ مکانیکی و تغییرات خاص

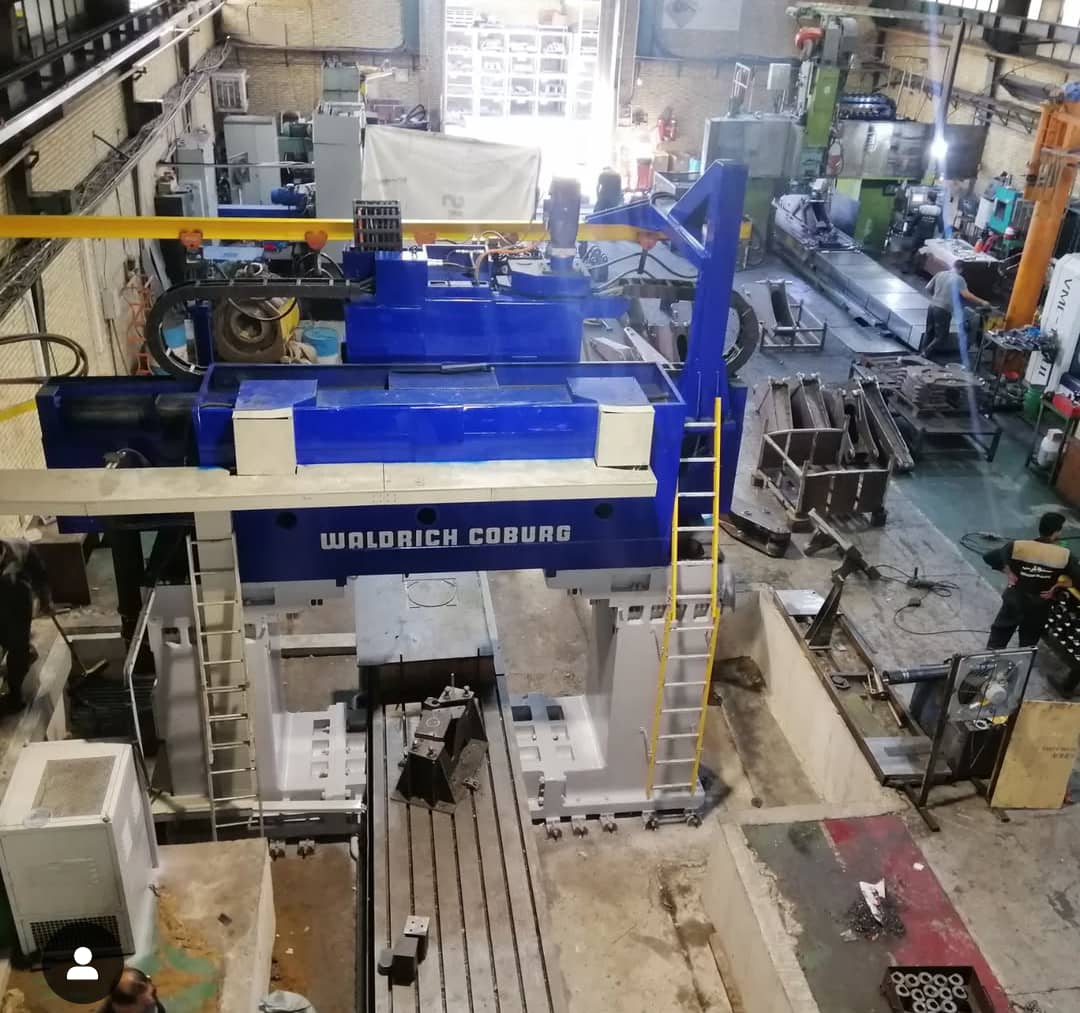

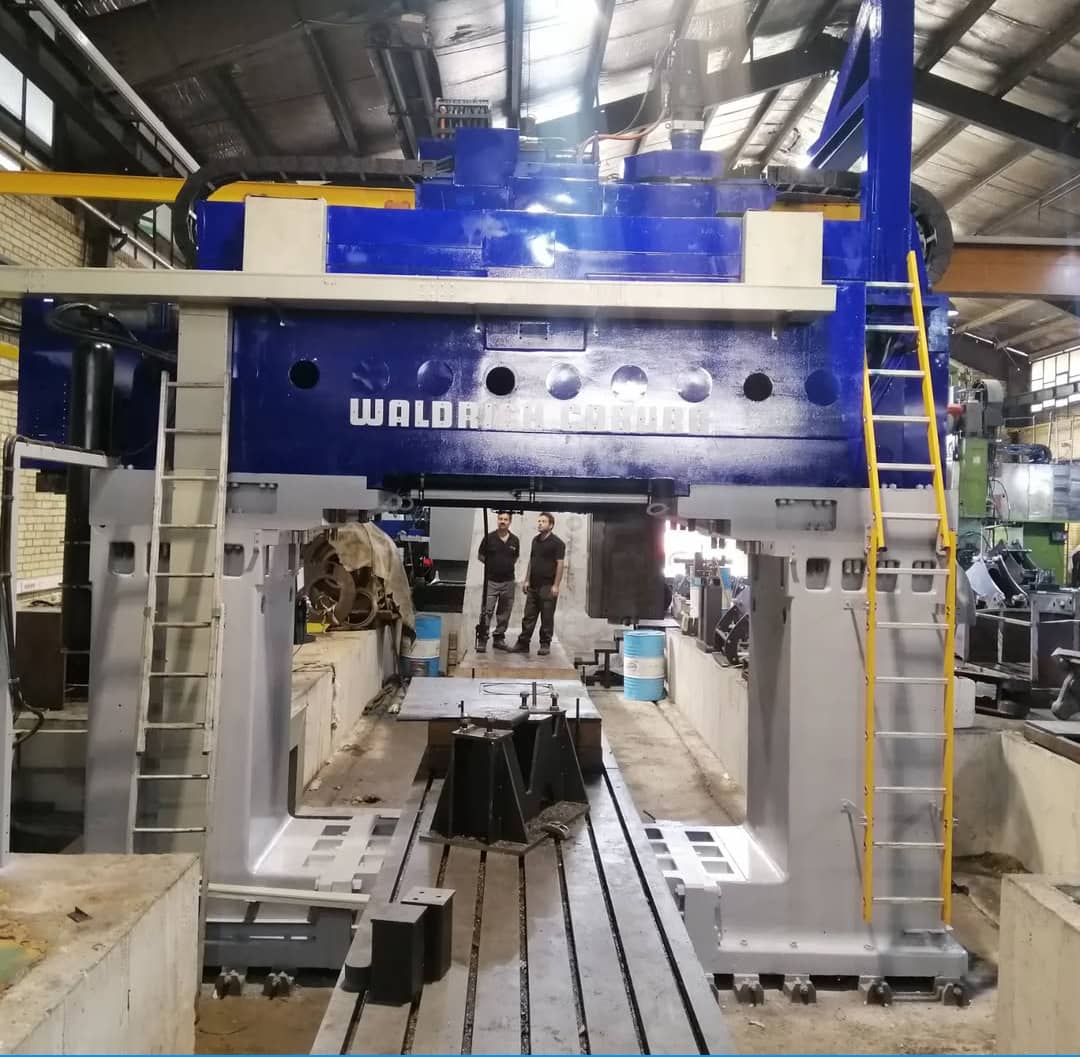

با توجه به درخواست کارفرما، عرض دهنه دستگاه از 160 سانتیمتر به 270 سانتیمتر افزایش یافت.
این تغییر باعث شد که:
ریختهگریهای جدید مطابق استاندارد و از آلیاژ GG30 ساخته شوند
عملیات تنشگیری کامل ریختهگریها قبل از نصب انجام شود
دقت و مقاومت سازه مطابق مشخصات سازنده حفظ گردد

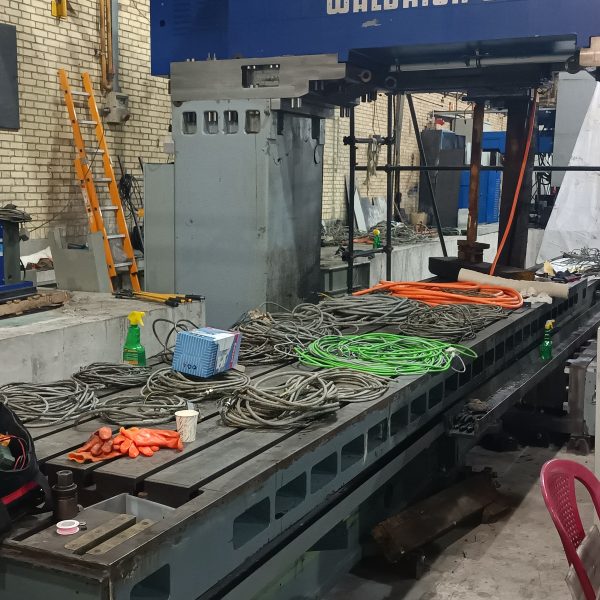

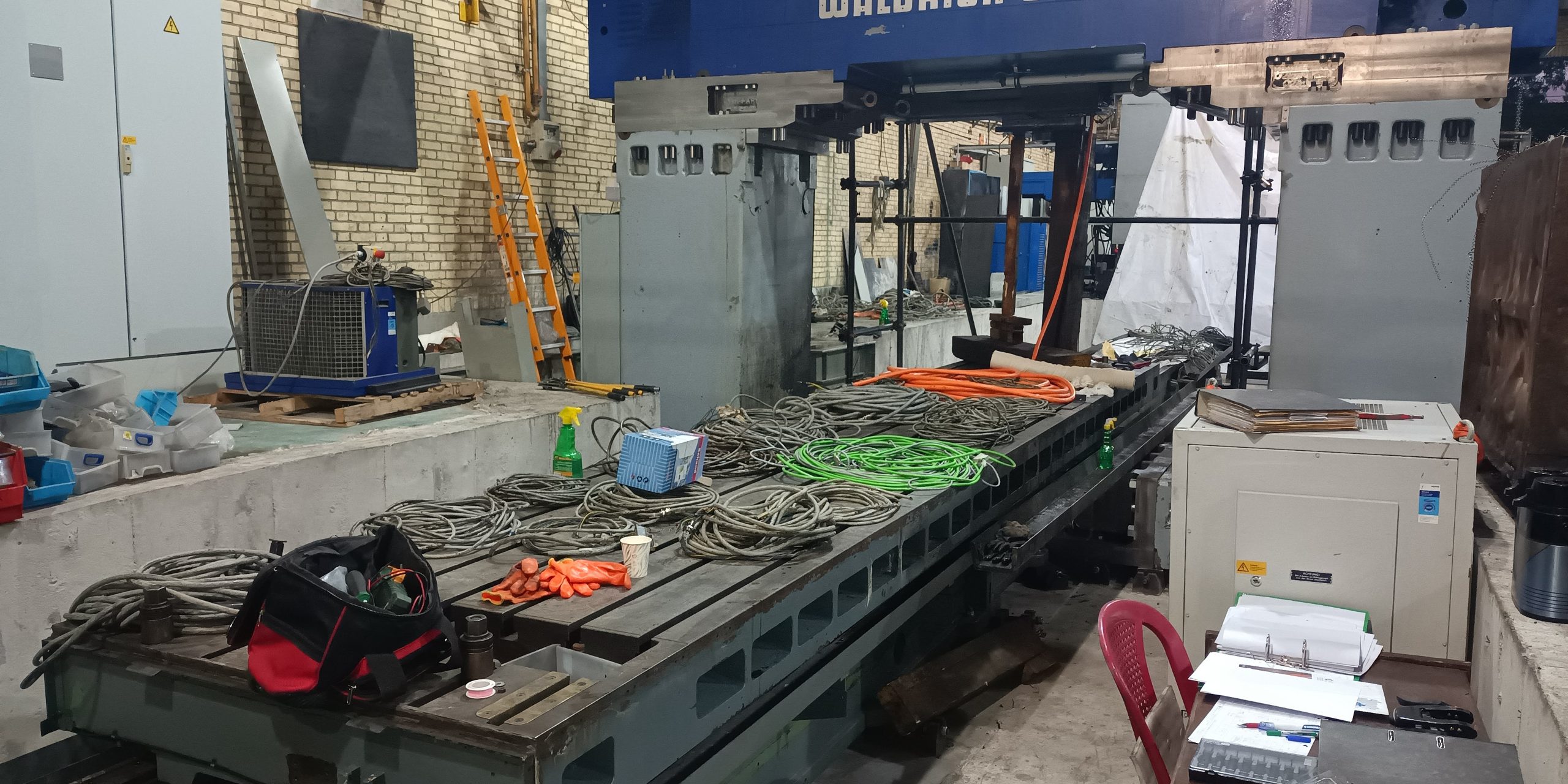

علاوه بر این، عملیات مونتاژ مکانیکی شامل:
نصب اجزای اصلی سازه دستگاه
نصب و تراز دقیق محورها
نصب سیستم میز هیدرواستاتیک
کنترل همراستایی و صحت مونتاژ قطعات سنگین

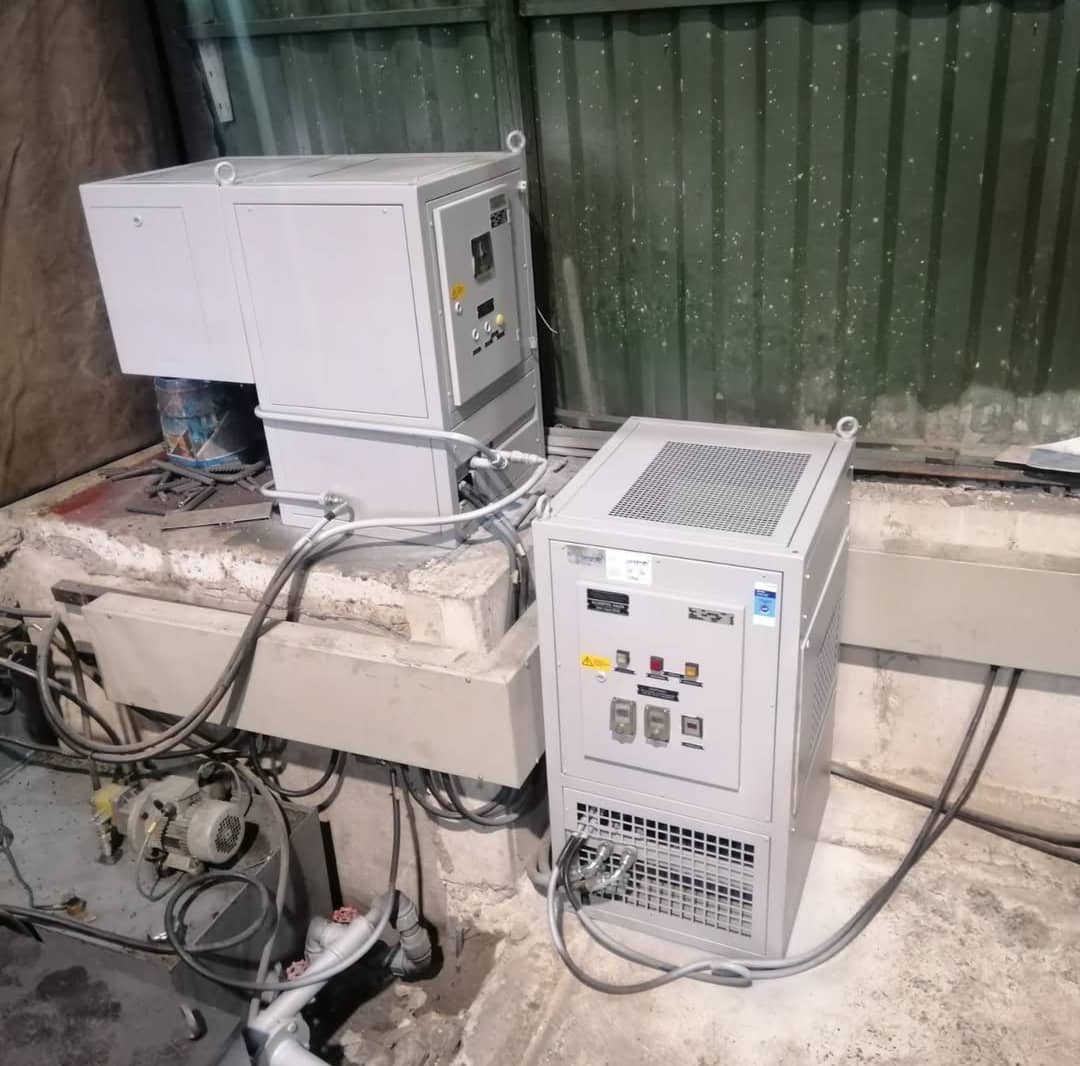

سیستم میز هیدرواستاتیک
این دستگاه مجهز به سیستم میز هیدرواستاتیک است که نقش مهمی در دقت، نرمی حرکت و تحمل بارهای سنگین دارد.
در این پروژه:
نصب کامل سیستم میز هیدرواستاتیک انجام شد
مدارهای مربوطه راهاندازی و تنظیم گردید
عملکرد میز از نظر پایداری، نرمی حرکت و تحمل بار تست و تأیید شد

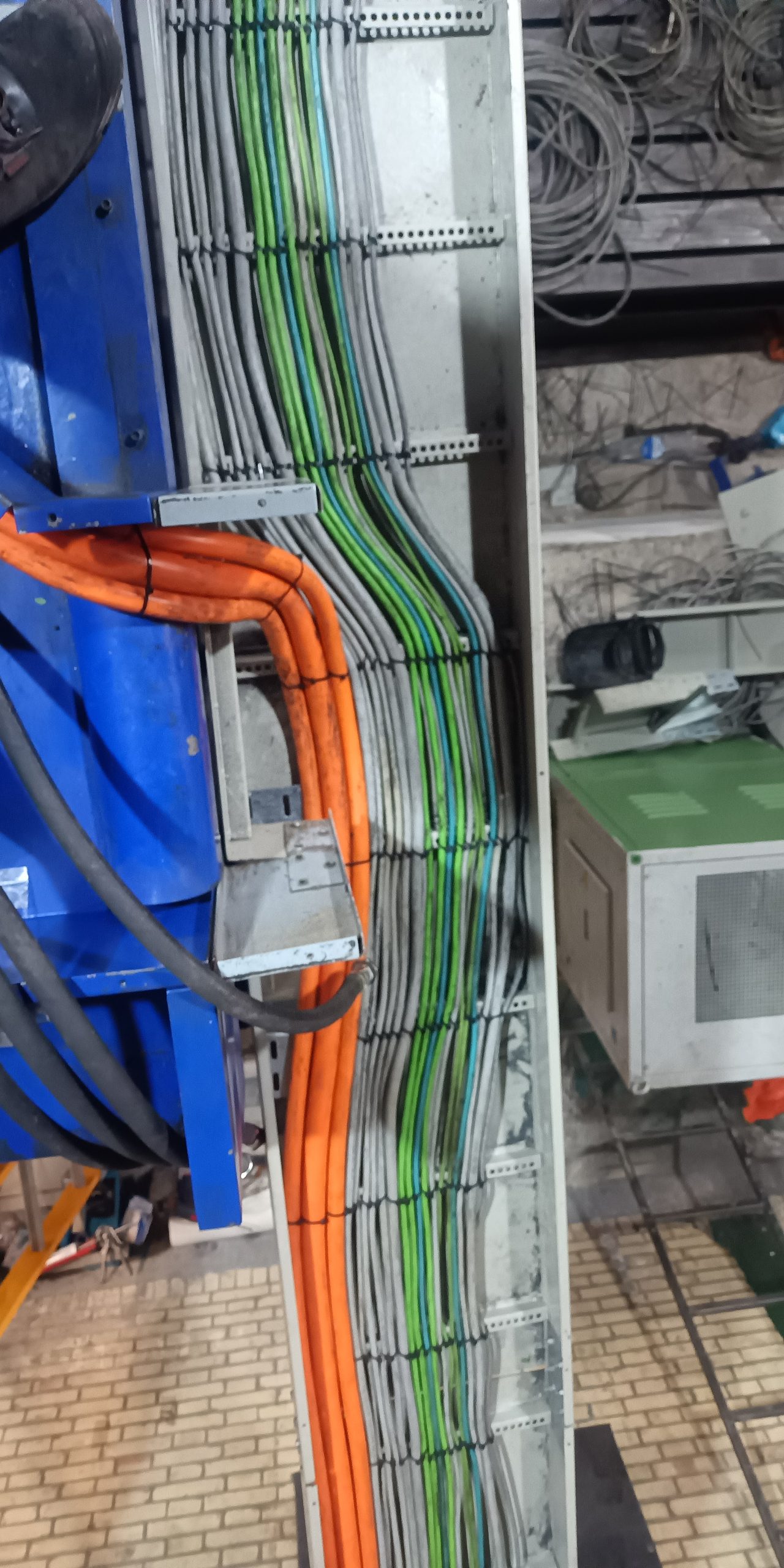

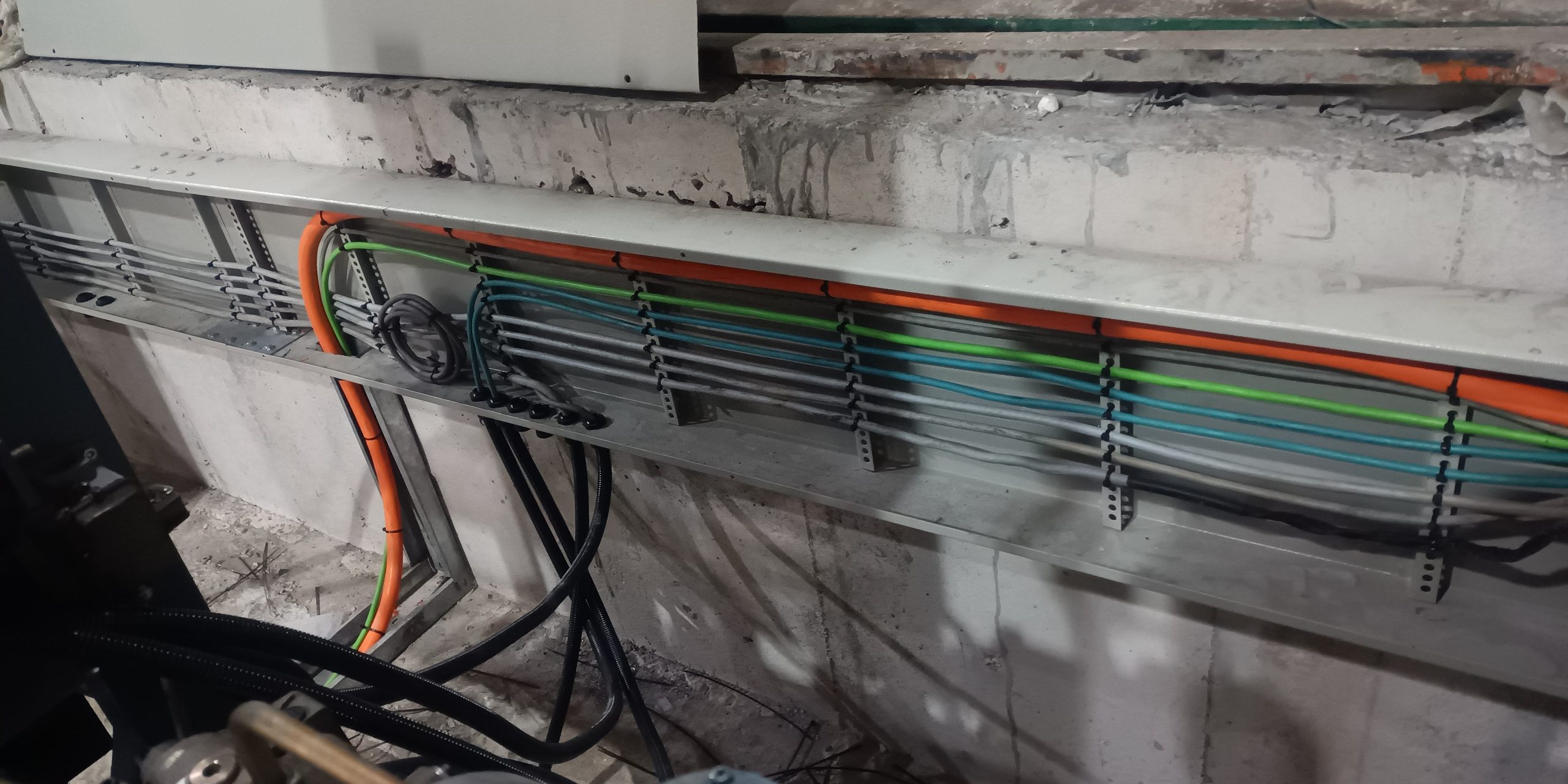

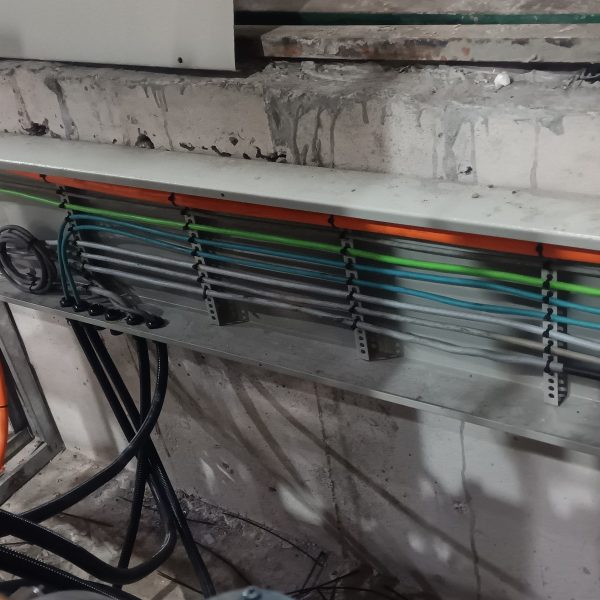

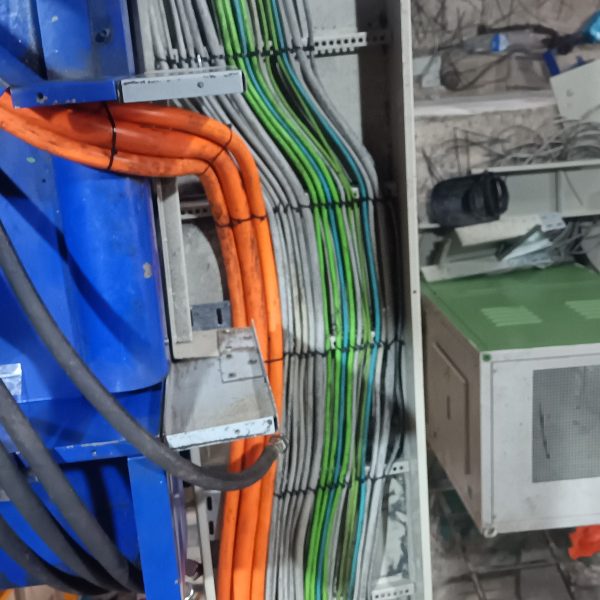

طراحی و اجرای سینی کابلها
با توجه به ابعاد دستگاه و تعداد زیاد کابلهای قدرت و سیگنال،
طراحی و اجرای کامل سینی کابلها بهصورت مهندسیشده انجام شد تا:
مسیر حرکت محورها کاملاً تمیز و ایمن باشد
از تنش مکانیکی روی کابلها جلوگیری شود
دسترسی مناسب برای سرویس و نگهداری فراهم گردد

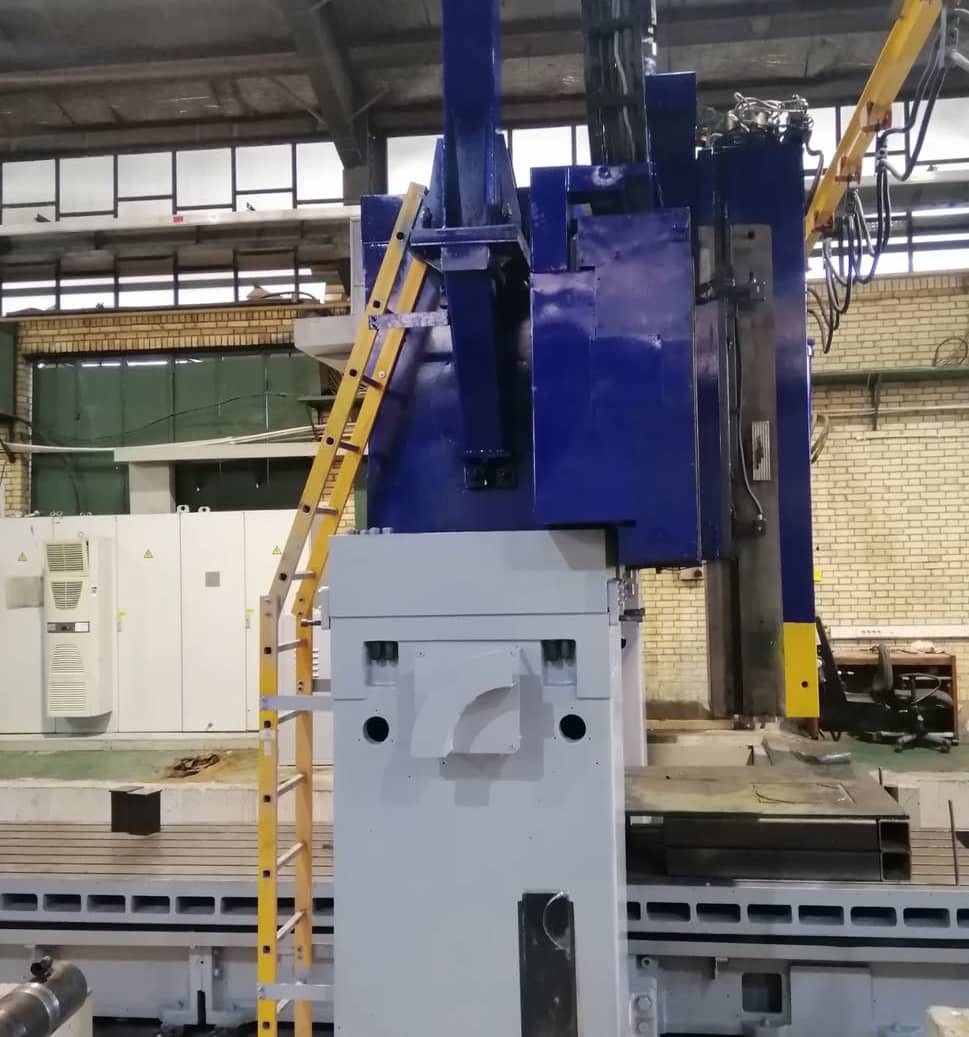

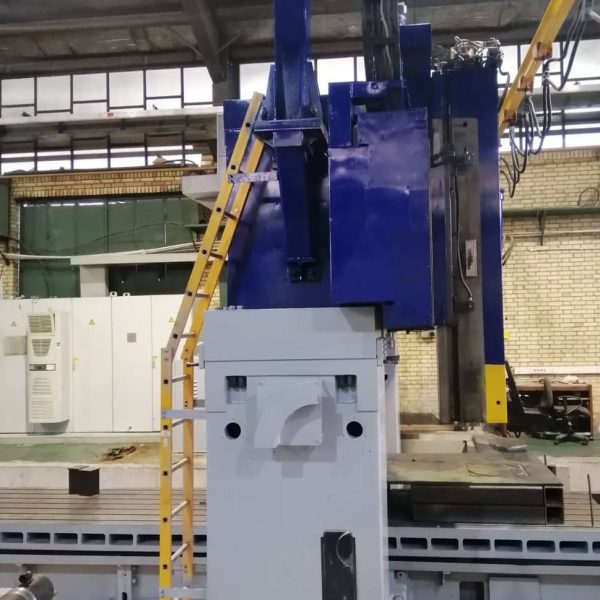

طراحی و اجرای سیستم هیدرولیک بالانس محور Z
یکی از بخشهای مهم این پروژه، طراحی و اجرای سیستم هیدرولیک بالانس محور Z بوده است.
این سیستم بهصورت اولیه روی دستگاه وجود نداشت و توسط تیم ما:
طراحی مهندسی شد
اجرا و نصب گردید
تنظیم و تست شد
هدف از این سیستم، کاهش بار وارد بر درایو محور Z، افزایش پایداری حرکت و بهبود عمر تجهیزات بوده است.

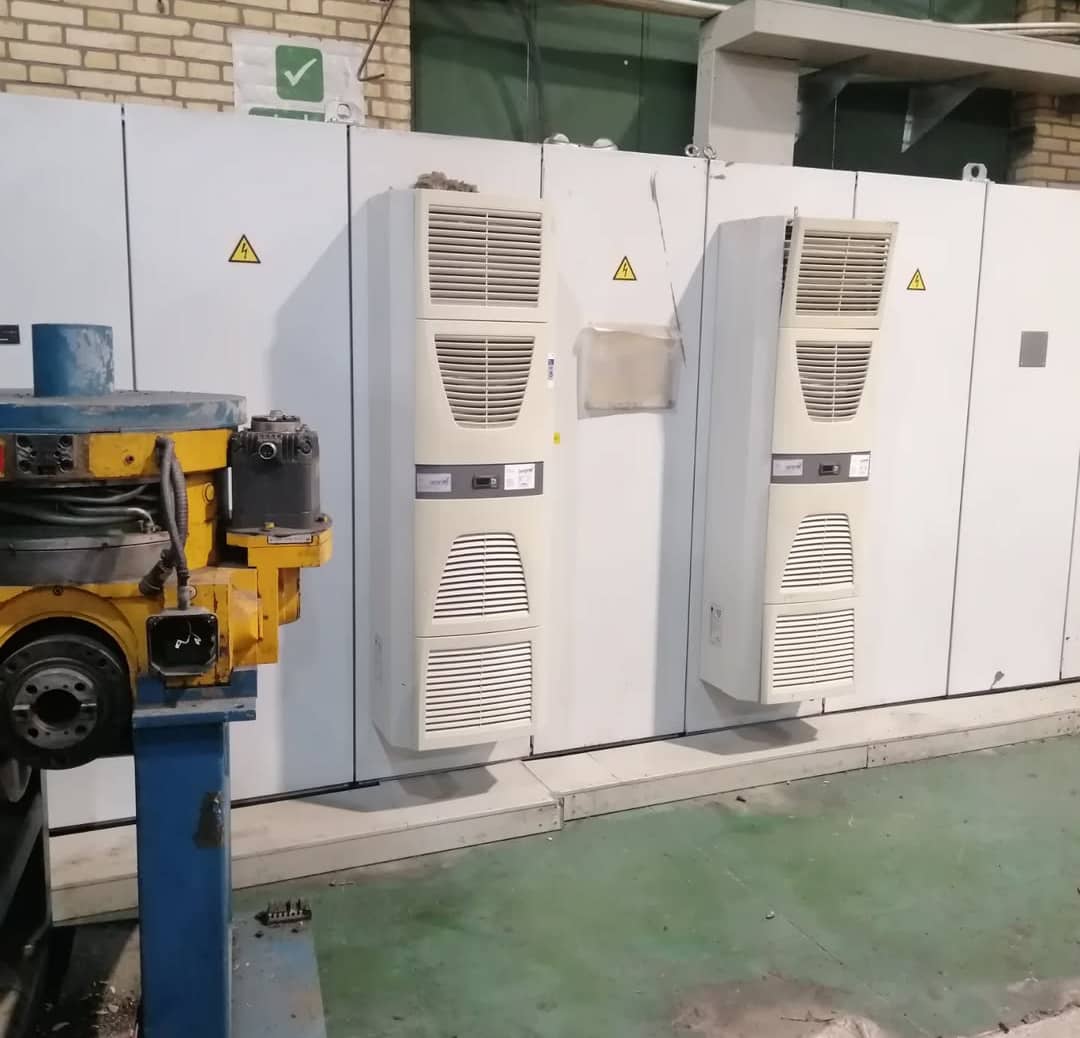

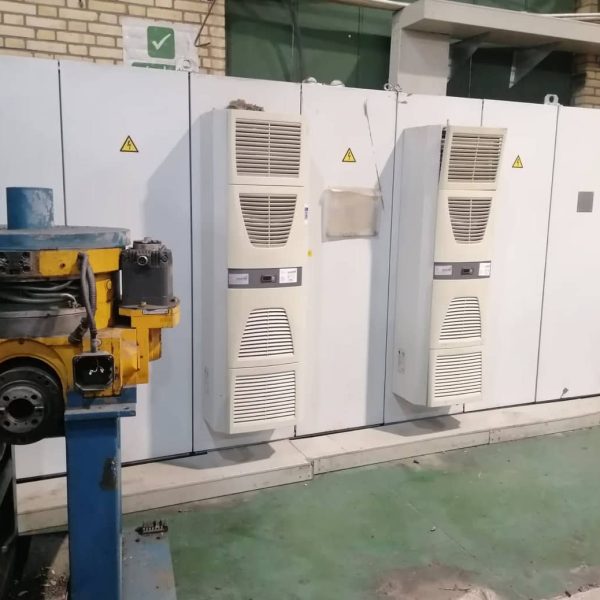

اجرای سیستم برق و کنترل CNC

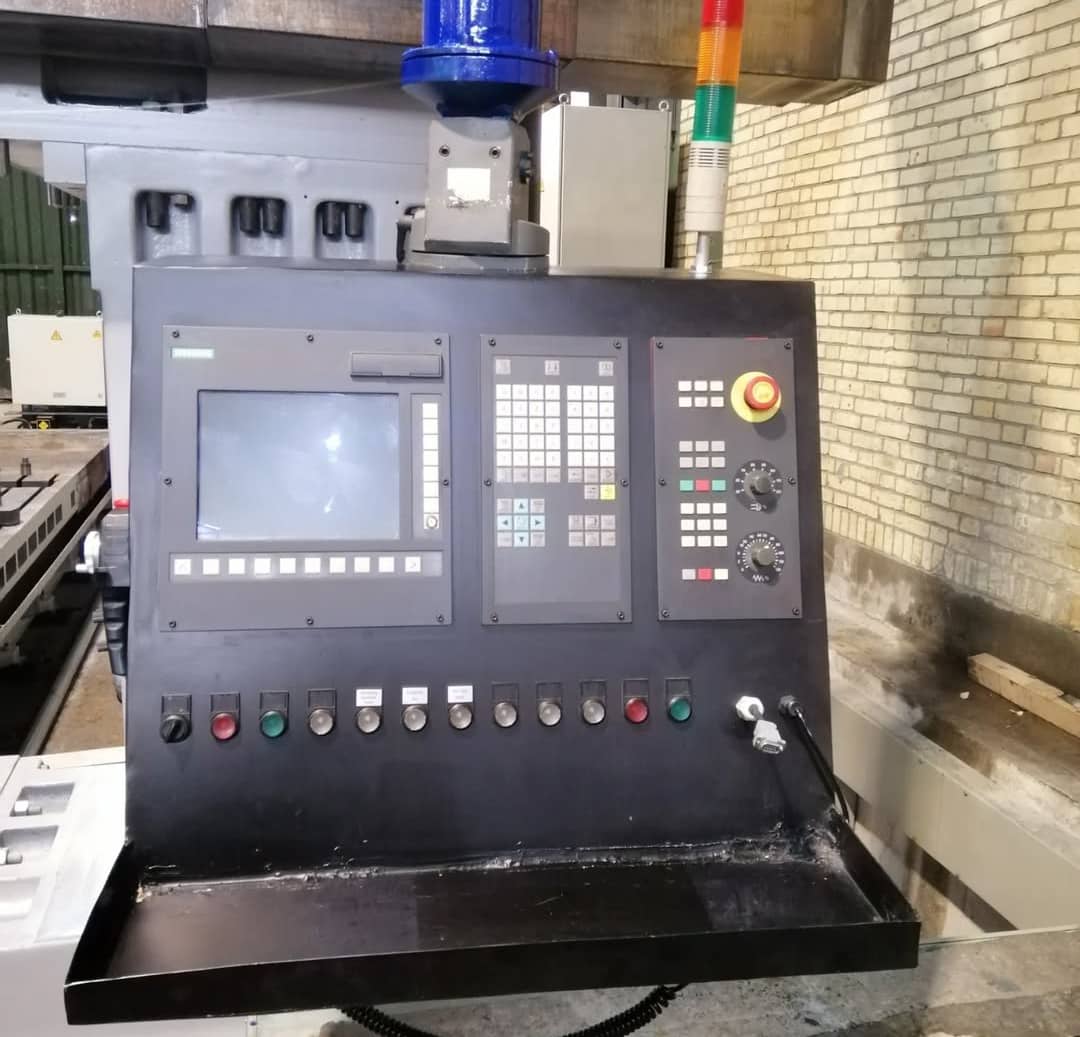

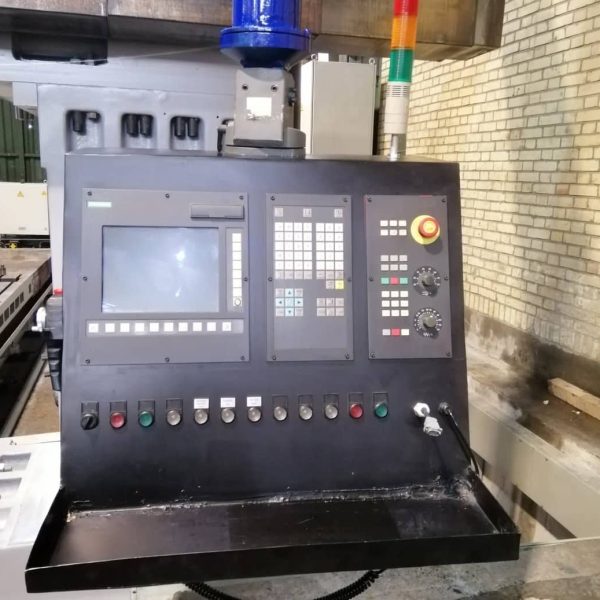

کنترلر این دستگاه Siemens SINUMERIK 802D بوده و سیستم درایو و سروو بهصورت صنعتی و تحت شبکه پیادهسازی شده است.
اقدامات انجامشده در این بخش شامل:
نصب و راهاندازی کنترلر SINUMERIK 802D
اجرای شبکه Profibus برای ارتباط درایوها

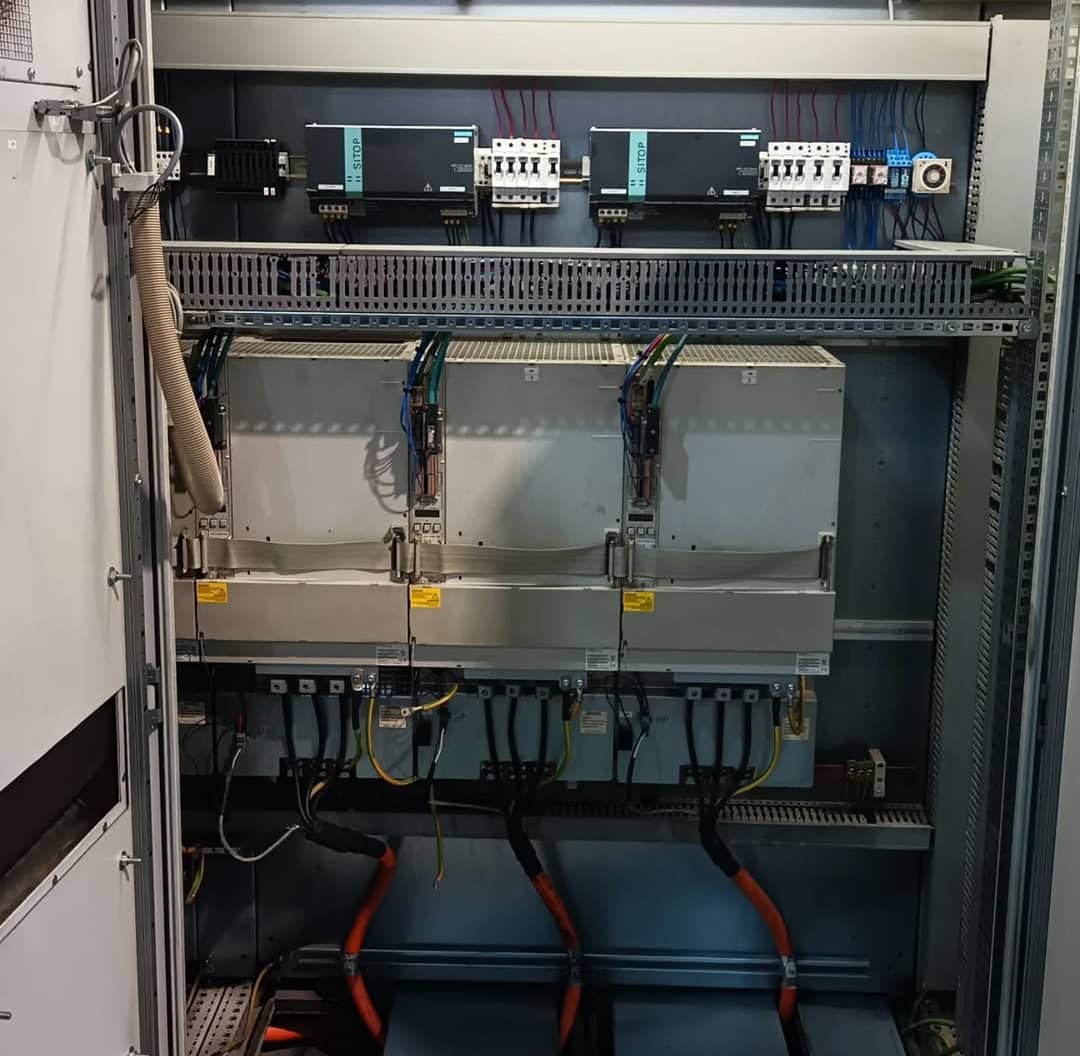

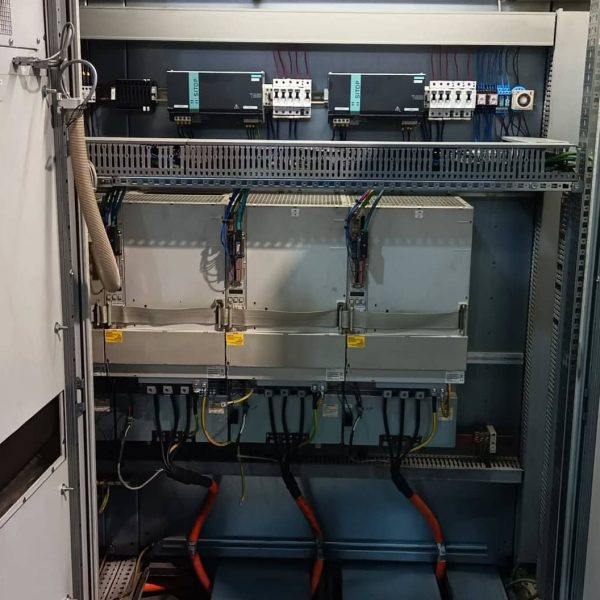

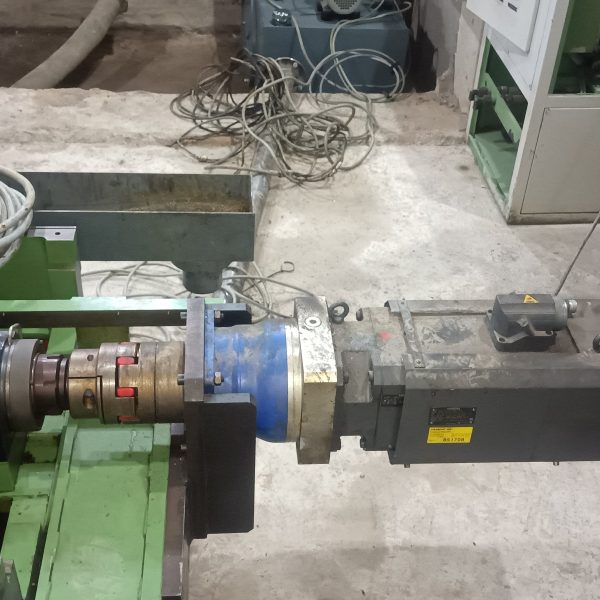

استفاده از درایوهای پرقدرت Siemens SIMODRIVE 611
تنظیم و پارامترگذاری درایوها متناسب با توان و اینرسی محورها
تست پایداری سیستم کنترلی در شرایط کاری سنگین
دقت و کیفیت اجرا
در اجرای این پروژه، با توجه به سطح بالای دستگاه، دقت، نظم اجرا و انطباق کامل با استانداردهای زیمنس و اصول ماشینابزارسازی آلمانی در اولویت کامل قرار داشت.
تمامی مراحل نصب، مونتاژ و راهاندازی با رویکرد صنعتی و قابل بهرهبرداری بلندمدت انجام شده است.
نتیجه نهایی پروژه
پس از اتمام پروژه:

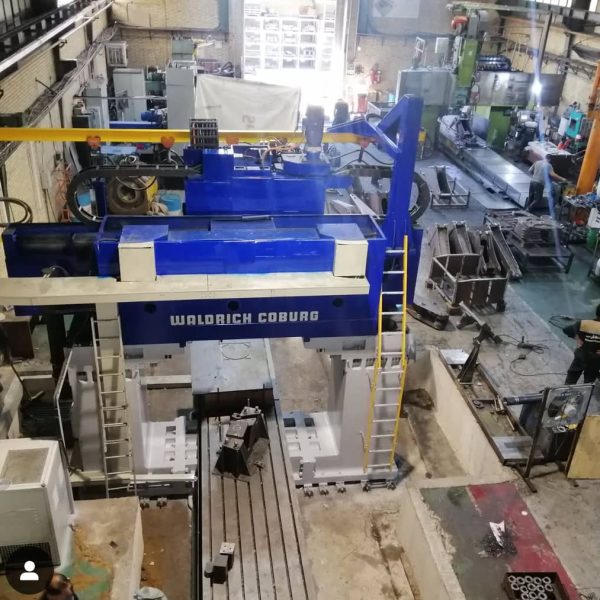

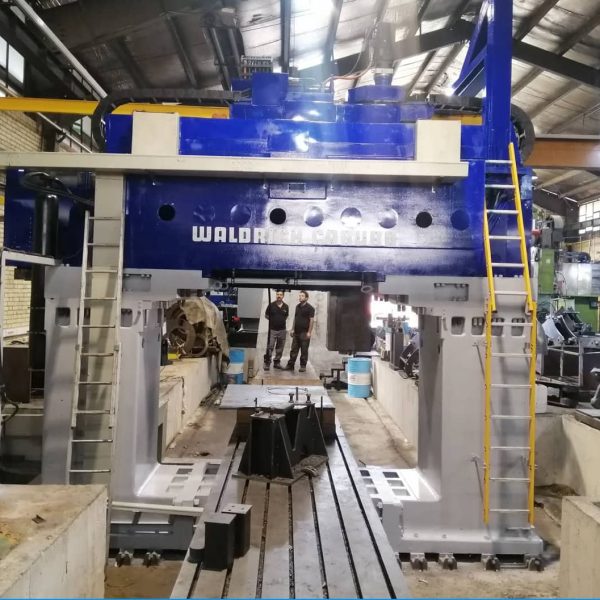

دستگاه بهصورت کامل مونتاژ و راهاندازی شد
سیستم کنترل و درایو با پایداری بالا به بهرهبرداری رسید
حرکت محورها نرم، دقیق و مناسب بارهای سنگین شد
عرض دهنه بزرگتر بدون افت دقت و پایداری اجرا شد
دستگاه آماده کار صنعتی مداوم مطابق استاندارد سازنده گردید
درباره اجرای پروژه
این پروژه توسط SKAZEM CNC و با تمرکز بر نصب و راهاندازی ماشینآلات CNC سنگین، سیستمهای کنترلی زیمنس، طراحی مکانیک، برق صنعتی و سیستمهای هیدرولیک اجرا شده است.
رویکرد ما در چنین پروژههایی، اجرای مهندسی، دقیق و قابل اتکا مطابق استاندارد ماشینسازان مطرح دنیا است.
