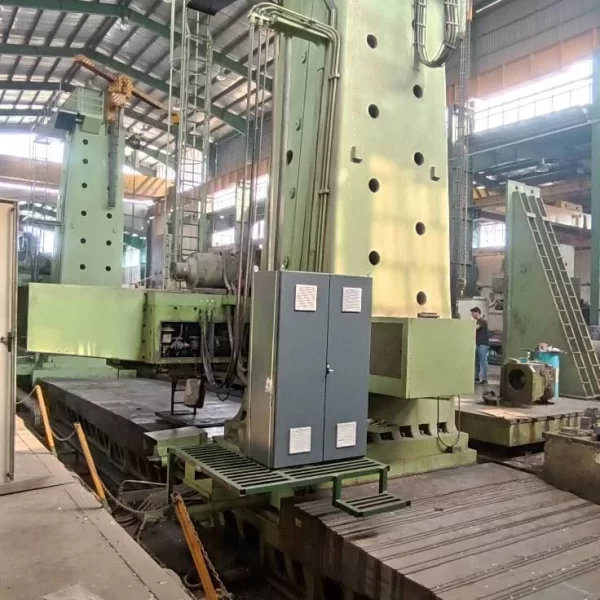

تبدیل NC به CNC بورینگ STAVELEY BORING با کنترلر SINUMERIK 828D

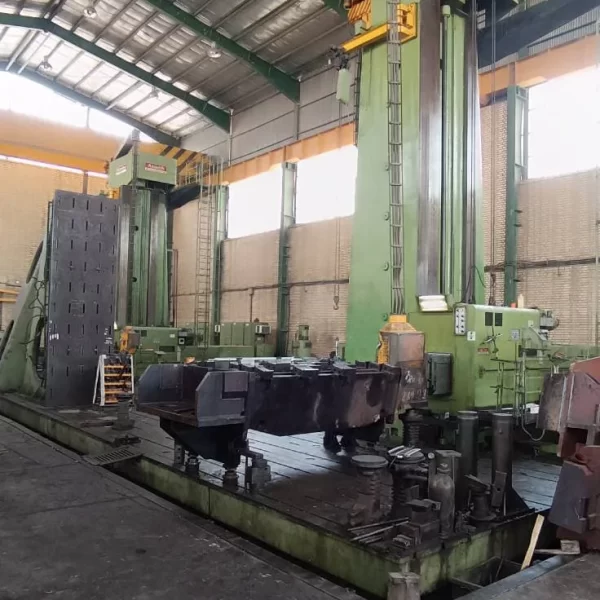

این پروژه مربوط به بهروزرسانی یک دستگاه بورینگ STAVELEY از سیستم NC قدیمی به CNC مدرن با کنترلر زیمنس است. هدف پروژه، افزایش دقت، قابلیت برنامهریزی و اجرای همزمان پنج محور دستگاه بوده است.
- وضعیت اولیه دستگاه کنترلر اولیه PLC با نمایشگر خطکش بود
- موتور DC اسپیندل روی دستگاه نصب بود
- امکان برنامهریزی محدود و کنترل دستی محورها وجود داشت
- سیستم قدیمی پاسخگوی نیازهای صنعتی مدرن نبود
بهروزرسانی سیستم کنترل و درایو در این پروژه، دستگاه به صورت کامل به سیستم مدرن CNC زیمنس ارتقا یافت:

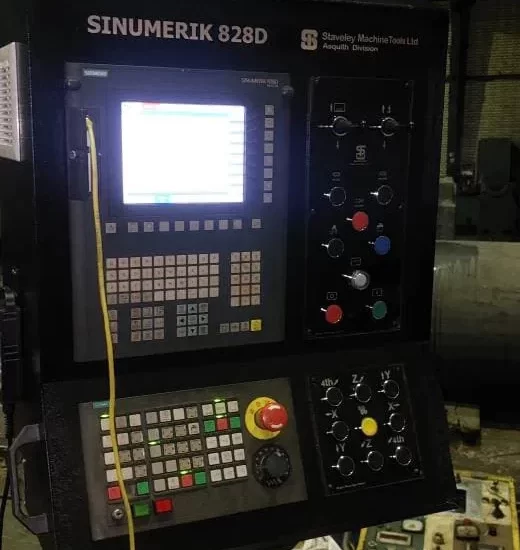

- کنترلر: SINUMERIK 828D
- درایو و سروو: SINAMICS S120 با سروو موتورهای جدید زیمنس

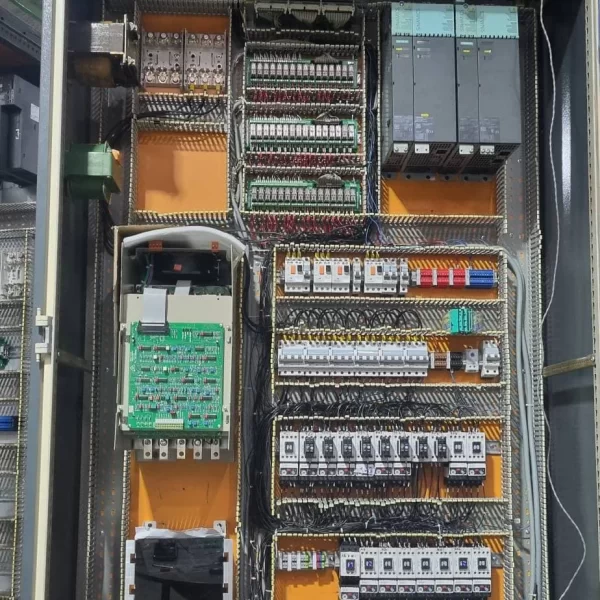

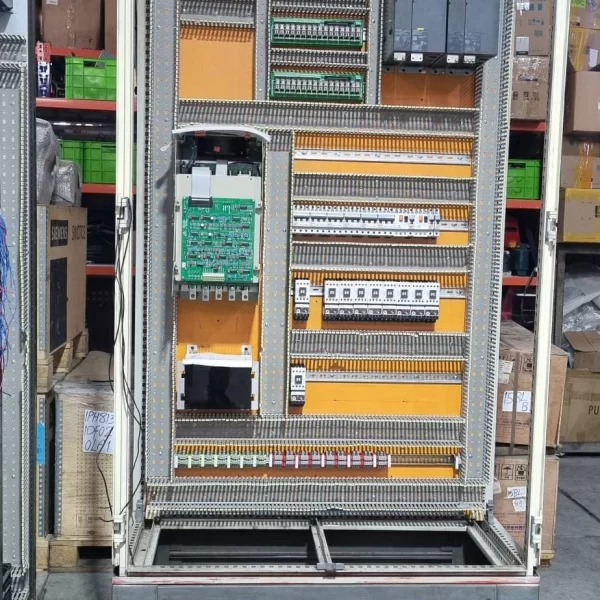

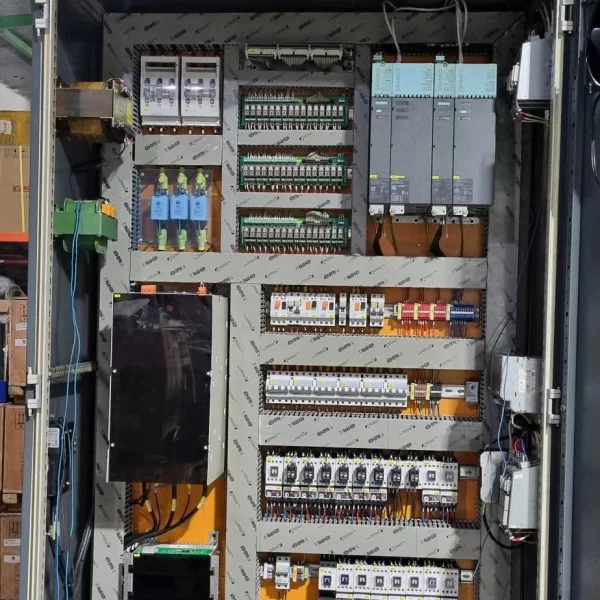

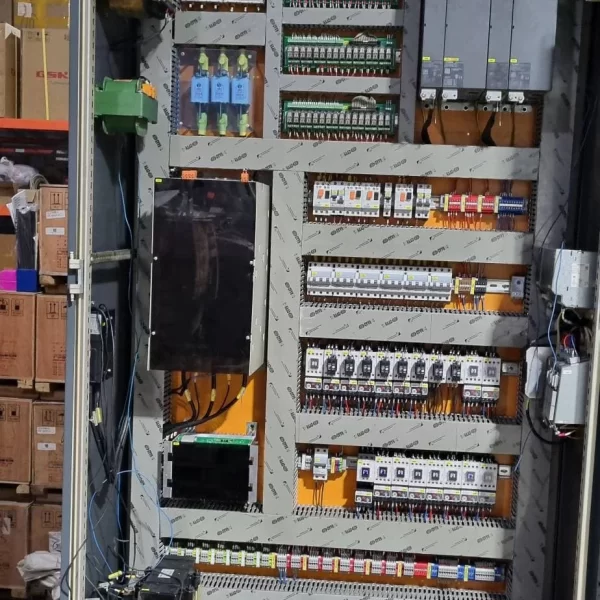

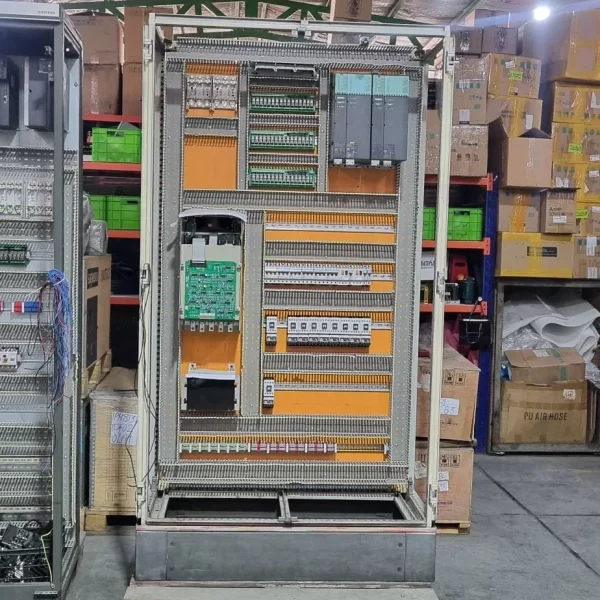

- تابلو برقها کاملاً بازطراحی و مدرن شدند

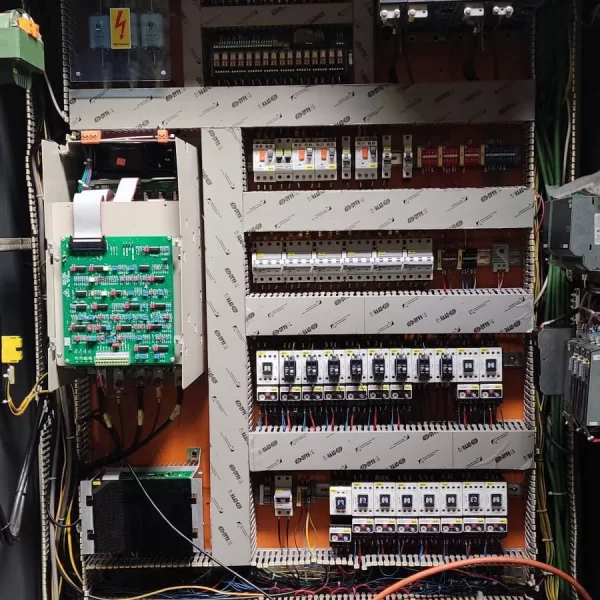

- موتور DC اسپیندل حفظ شد و با یک درایو DC جدید جایگزین شد
- تمامی مدارها و ارتباطات تحت شبکه صنعتی اجرا شدند
- بهروزرسانی محورها و عملکرد پنج محور دستگاه به صورت پنج محور همزمان بهروزرسانی شد
- امکان اجرای مسیرهای پیچیده CNC با دقت بالا فراهم شد
- پارامترهای سروو و درایوها برای حرکت هماهنگ محورها تنظیم گردید
- کنترل همزمان پنج محور باعث افزایش بهرهوری و دقت تولید قطعات پیچیده شد
نتیجه پروژه پس از اجرای این پروژه:
دستگاه قادر به انجام عملیات CNC پنج محور همزمان شد
دقت و کیفیت مطابق استانداردهای زیمنس افزایش یافت
موتور DC اسپیندل با درایو جدید توانایی کار با دقت بالا را حفظ کرد
تابلو برق و سیستم کنترل بهروز شده امکان برنامهریزی پیشرفته و بهرهبرداری صنعتی را فراهم کرد
خلاصه تخصصی:
این پروژه توسط تیم SKAZEM CNC و با تمرکز بر بهروزرسانی سیستم کنترل، سروو درایو، محورها و موتور DC اسپیندل انجام شده است. تمام مراحل با رعایت استانداردهای زیمنس و اصول مهندسی ماشینآلات صنعتی اجرا شد و دستگاه برای کاربردهای سنگین و پیچیده صنعتی آماده بهرهبرداری گردید.
