تبدیل تراش منوال به CNC تراش ریل تخت DEMOOR آلمان با SINUMERIK 808D ADVANCED
کاربرد: رول تراش غلطکهای نورد فولاد
این پروژه مربوط به تبدیل یک دستگاه تراش سنگین ریل تخت DEMOOR آلمان از حالت منوال به CNC میباشد. دستگاه پس از بهروزرسانی، برای انجام عملیات رولتراشی (Roll Turning) غلطکهای نورد فولاد مورد استفاده قرار میگیرد؛ عملیاتی که نیازمند صلبیت بالا، گشتاور مناسب و دقت حرکتی قابل اطمینان است.
وضعیت اولیه دستگاه:
- نوع دستگاه: تراش منوال سنگین ریل تخت
- برند: DEMOOR – آلمان
- کاربرد صنعتی: ماشینکاری غلطکهای نورد فولاد
- سیستم حرکتی محورها: پیچ و مهره معمولی
- سیستم کنترل: کاملاً منوال
تغییرات مکانیکی انجامشده:

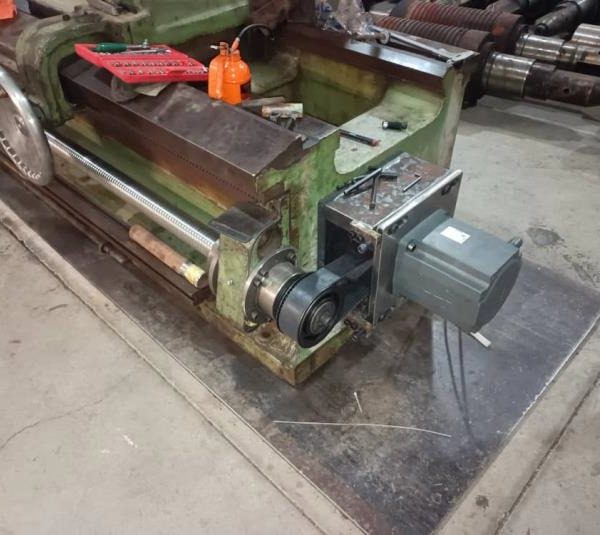

- تبدیل مکانیزم حرکتی محورها از پیچ و مهره به Ball Screw متناسب با بارهای سنگین رولتراشی

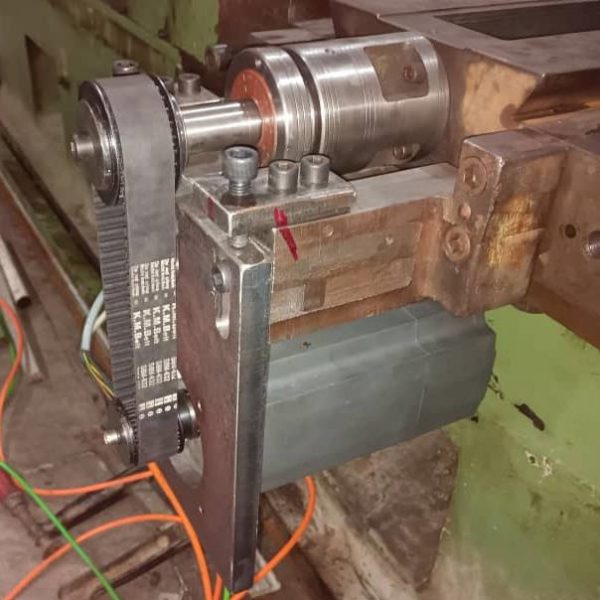

- طراحی و اجرای پایهها و اتصالات سروو موتورها با در نظر گرفتن صلبیت مورد نیاز برای ماشینکاری غلطکها
- اجرای اصلاحات مکانیکی با هدف کاهش لقی، افزایش دقت و تحمل بارهای محوری بالا
- تطبیق کامل طراحی مکانیک با الزامات کنترل CNC برای عملیات سنگین

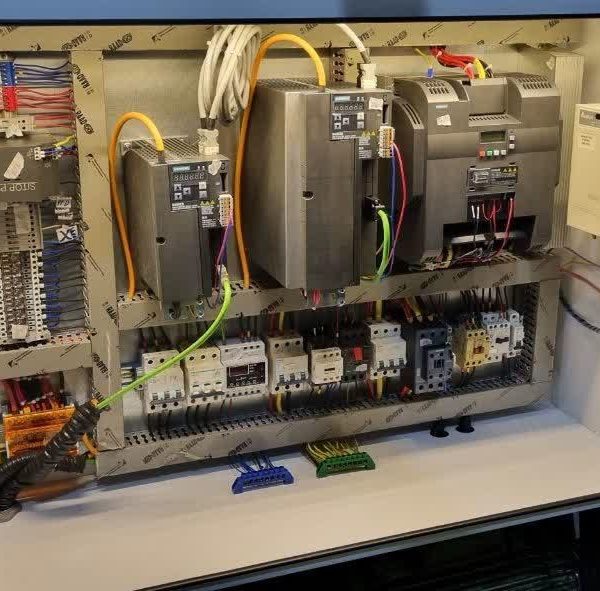

بهروزرسانی سیستم برق و کنترل:

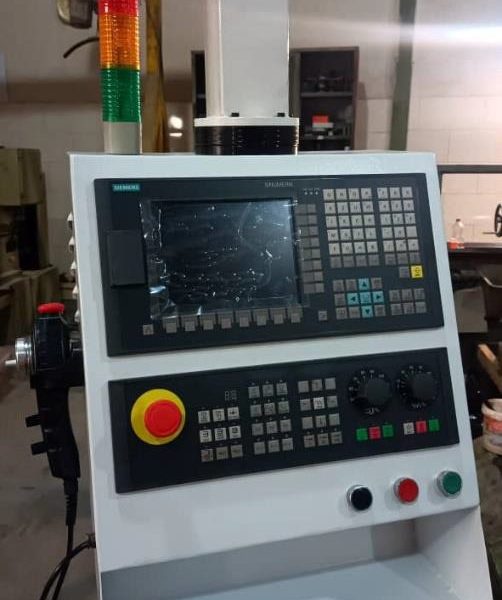

- کنترلر: SINUMERIK 808D ADVANCED
- درایو محورها: SINAMICS V70 – Siemens
- موتور اسپیندل اصلی: فابریک دستگاه (حفظ شد)
- درایو اسپیندل: SINAMICS V20 – Siemens
سیستم روانکاری گیربکس:
- طراحی و اجرای سیستم روغنکاری مستقل گیربکس
- راهاندازی پمپ روغن بهگونهای که قبل از استارت اسپیندل، گیربکس بهطور کامل روغنکاری شود
- این سیستم برای افزایش عمر گیربکس و جلوگیری از آسیب در راهاندازیهای سرد اجرا گردید
نتیجه پروژه:
- تبدیل موفق یک تراش منوال سنگین به CNC مناسب برای رولتراشی غلطکهای نورد فولاد
- افزایش دقت حرکتی، تکرارپذیری و ایمنی فرآیند ماشینکاری
- حفظ ساختار مکانیکی قدرتمند دستگاه DEMOOR و تطبیق آن با تولید صنعتی
- آمادهسازی دستگاه برای کار مداوم در شرایط سنگین خطوط نورد
خلاصه تخصصی:
این پروژه توسط تیم SKAZEM CNC با تمرکز بر تبدیل تراشهای سنگین منوال به CNC، بازطراحی مکانیزم حرکتی محورها، راهاندازی کنترلر زیمنس و آمادهسازی دستگاه برای رولتراشی صنعتی انجام شده است.
تمام مراحل مطابق اصول مهندسی ماشینابزار سنگین و استانداردهای زیمنس اجرا شده است.
