روش های انتقال ورودی ها و خروجی ها در کنترلر های CNC زیمنس
انتقال ورودی و خروجی به کنترلر ها به دو طریق صورت می گیرد :
ورودی ها و خروجی های پشت کنترلر :
پشت کنترلر ها بنا بر نیاز و امکانات ، تعدادی ورودی و خروجی وجود دارد و می توان بنا بر نیاز از آنها استفاده کرد.
کارت های تحت شبکه :
در برخی کنترلر ها به جهت گسترش ورودی ها و خروجی ها از طریق شبکه های PROFIBUS و PROFINET استفاده می شود.
کارت های ورودی و خروجی

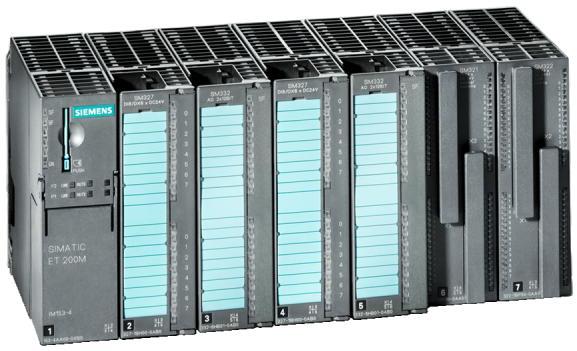

کارت گسترش ET 200 M
این کارت ها از طریق شبکه PROFIBUS انتقال اطلاعات می کنند.
محدودیتی در تعداد ورودی ها و خروجی ها ندارد و مشخصات هر اسلات به شکل ورودی و خروجی بر روی اسلات مشخص شده است.
کنترلر هایی که امکان استفاده وجود دارد :
SINUMERIK 802D
SINUMERIK 840D
SINUMERIK 840DI

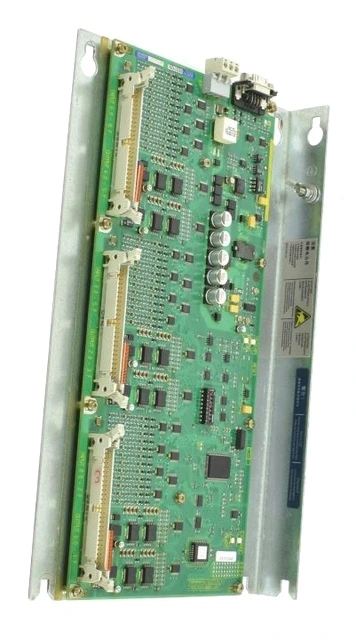

کارت های PP 72/48 PROFIBUS
این کارت ها از طریق شبکه PROFIBUS انتقال اطلاعات می کنند.
هر کارت دارای سه پورت 25×IDC2 می باشد و هر پورت امکان اتصال 24 ورودی و 16 خروجی دارد و جمعاً هر کارت امکان اتصال 72 ورودی و 48 خروجی را دارد.
محدودیت استفاده از تعداد این کارت ها به نوع کنترلر بستگی دارد.
کنترلر هایی که امکان استفاده وجود دارد :
SINUMERIK 802D
SINUMERIK 802D-SL
SINUMERIK 840D
SINUMERIK 840DI

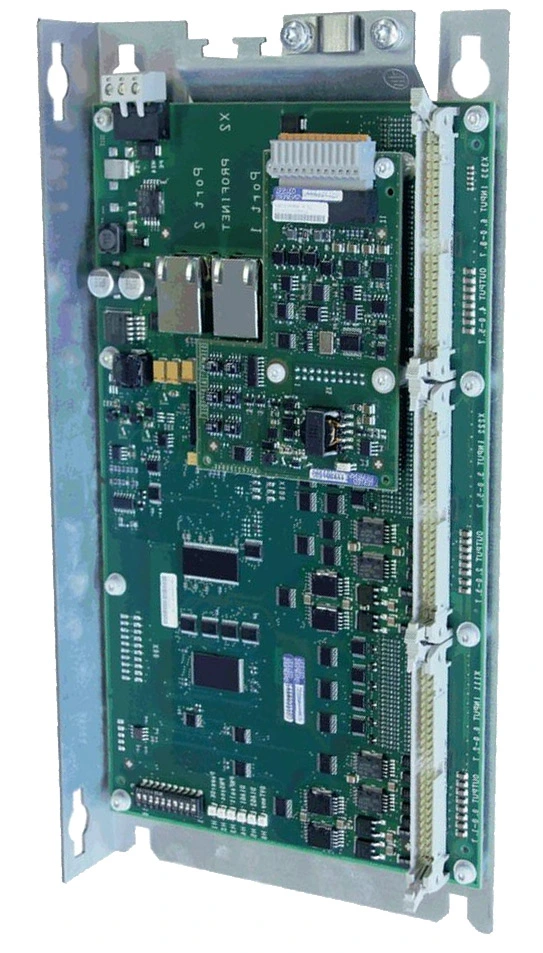

کارت های PP 72/48 PROFINET
این کارت ها از طریق شبکه PROFINET انتقال اطلاعات می کنند.
هر کارت دارای سه پورت 25×IDC2 می باشد و هر پورت امکان اتصال 24 ورودی و 16 خروجی دارد و جمعاً هر کارت امکان اتصال 72 ورودی و 48 خروجی را دارد.
محدودیت استفاده از تعداد این کارت ها به نوع کنترلر بستگی دارد.
کنترلر هایی که امکان استفاده وجود دارد :
SINUMERIK 828D
SINUMERIK 802D-SL
SINUMERIK 840D-SL
SINUMERIK ONE

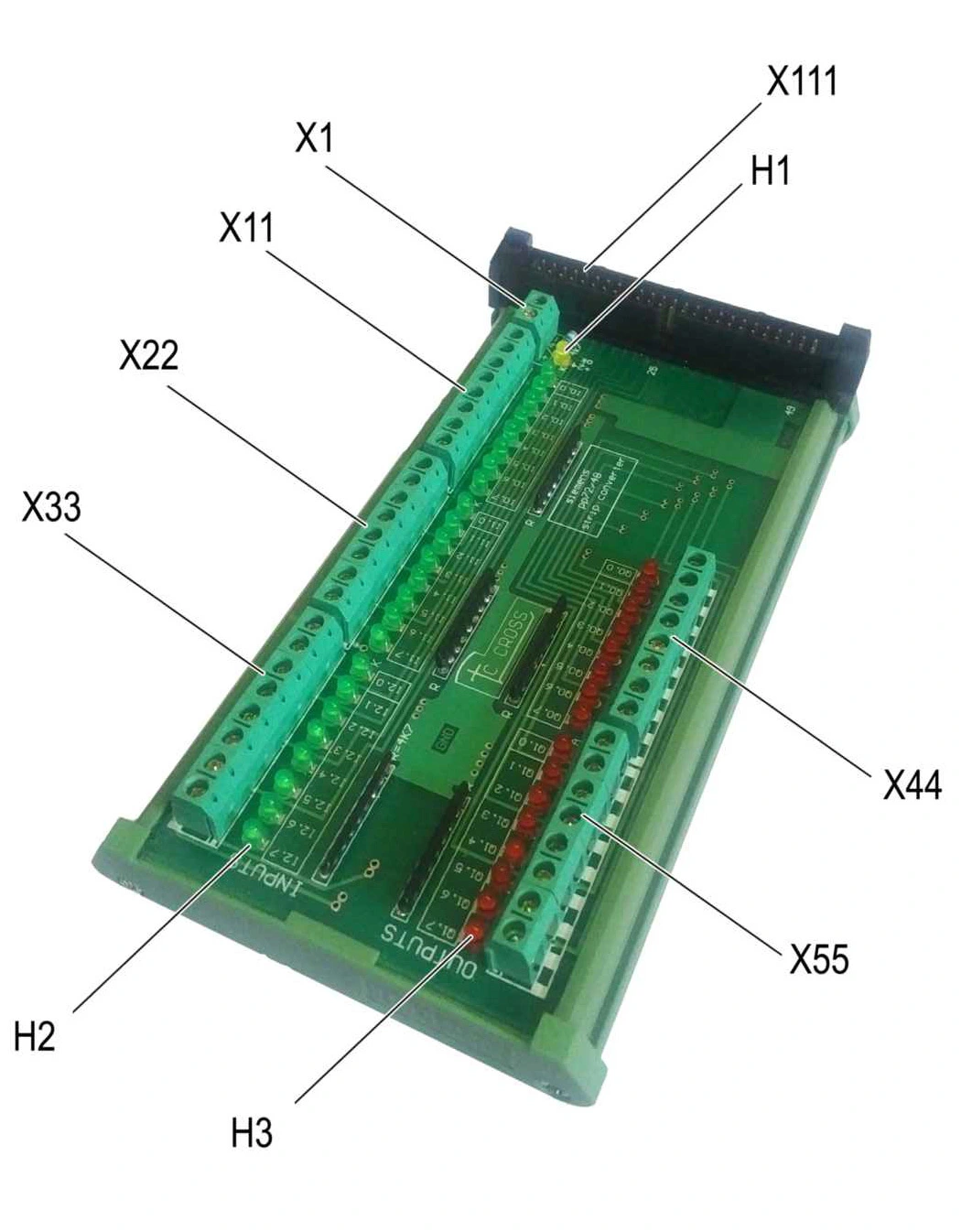

کارت های STRIP CONVERTER ترانزیستوری
این کارت ها از طریق کابل فلت 50 رشته ای و سوکت 25×IDC2 انتقال اطلاعات می کنند.
هر کارت شامل 24 ورودی و 16 خروجی ترانزیستوری می باشد.
قابل اتصال به تجهیزات زیر :
SINUMERIK 808D
PP 72/48 PROFIBUS
PP 72/48 PROFINET

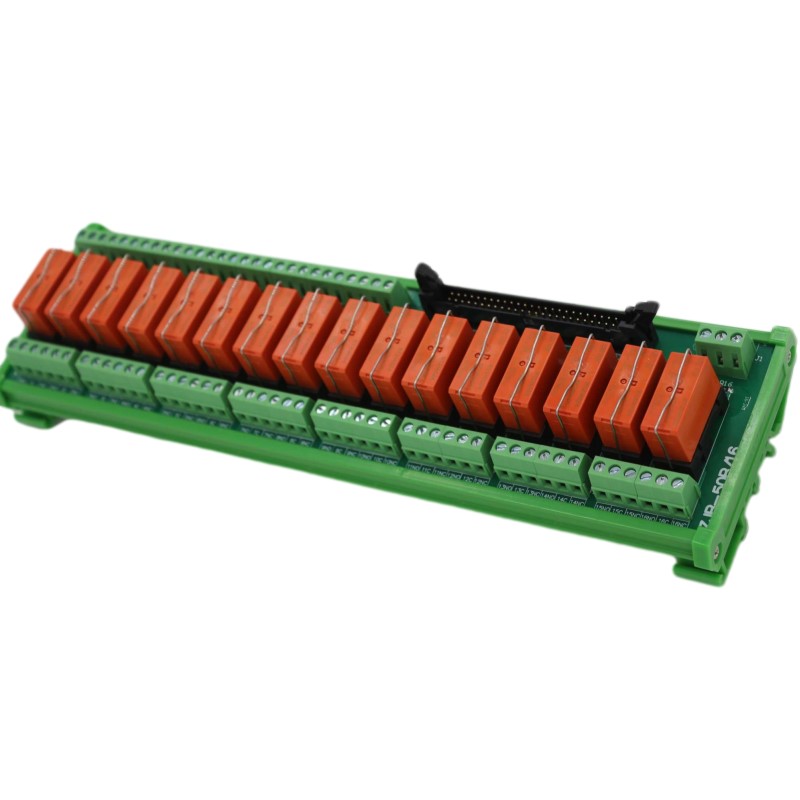

کارت های STRIP CONVERTER رله ای
این کارت ها از طریق کابل فلت 50 رشته ای و سوکت 25×IDC2 انتقال اطلاعات می کنند.
هر کارت شامل 24 ورودی و 16 خروجی رله ای می باشد.
قابل اتصال به تجهیزات زیر :
SINUMERIK 808D
PP 72/48 PROFIBUS
PP 72/48 PROFINET
