موتور و درایو های اسپیندل
انواع درایو اسپیندل ها
سیستم اسپیندل با دو دسته DC SYSTEM و AC SYSTEM کار می کنند.
DC SYSTEM : عموماً در ماشین ابزار های مستعمل یا بازسازی شده که فقط محور ها به روز شده است ولی اسپیندل حفظ شده است کار می کنند.
کنترل این درایو ها به صورت آنالوگ می باشد .
AC SYSTEM : این سیستن به دو صورت موتور های سه فاز معمولی و سنکرون سروو اسپیندل وجود دارد.
سه فاز معمولی : کنترل به صورت آنالوگ می باشد و تجهیزات ارزان قیمتی دارد.
سروو اسپیندل : کنترل به صورت آنالوگ و تحت شبکه امکانپذیر می باشد و تجهیزات مخصوصی لازم دارد.
درایو های SIMOREG DC MASTER
این درایو ها یا DC درایو های مشابه با دیگر برند ها بیشتر در پروژه های به روز رسانی مورد استفاده قرار می گیرد.
در این پروژه ها به علت کاهش هزینه های بازسازی و جلوگیری از توقف اسپیندل در زمان ماشین کاری مورد استفاده قرار می گیرد.
نکات مثبت :
سازگار با تمام کنترلر های SINUMERIK
قدرت بالا در مقایسه با الکتروموتورهای آسنکرون AC
حفظ گشتاور در زمان چرخش در دورهای پایین
سهولت در جست و جوی قطعات یدکی و تعمیرکار
نکات منفی :
مصرف برق بالا
عدم امکان کنترل دور دقیق
سرویس های دوره ای مداوم ذغال های سروو و تاکو
استهلاک بالا

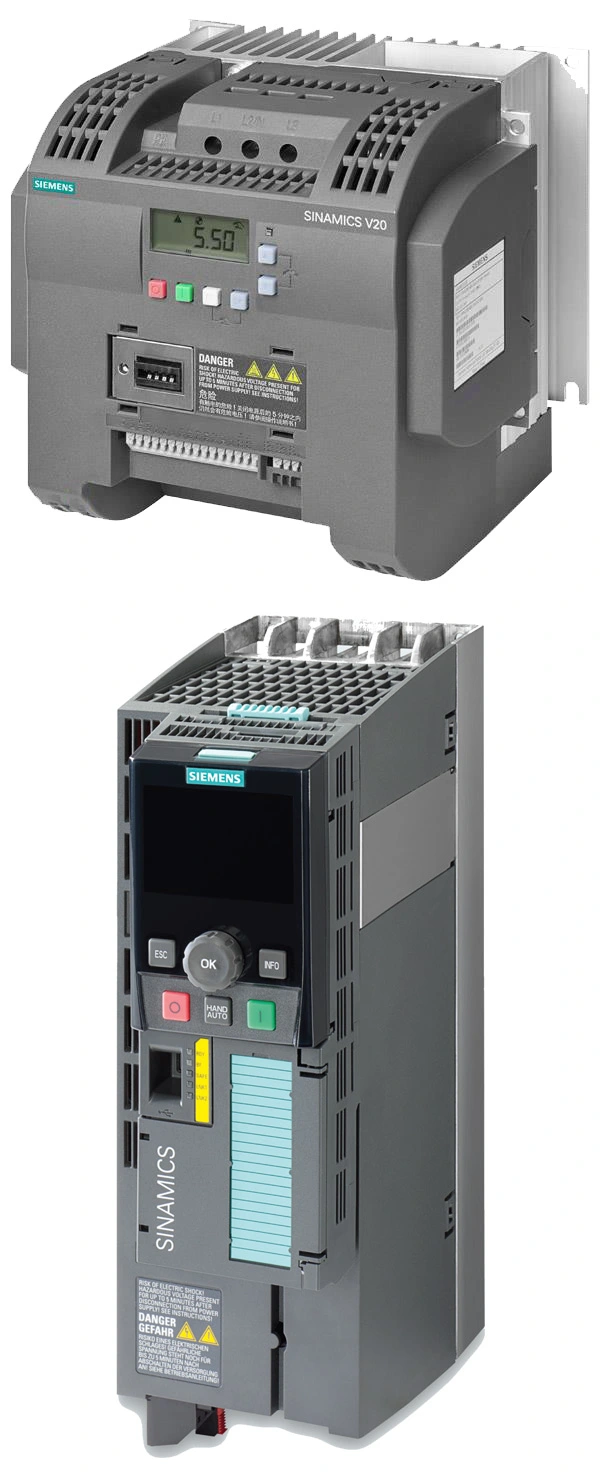

اینورتر های زیمنس سری V20 و G120
این درایو ها یا اینورتر های مشابه با دیگر برند ها در پروژه های به روز رسانی یا ماشین ابزارهایی که گیربکس برای اسپسندل دارند مورد استفاده قرار می گیرد.
مد کنترلی برای این درایو ها آنالوگ می باشد.
نکات مثبت :
سازگار با تمام کنترلر های SINUMERIK
سهولت در پارامتر دهی
امکان نصب بر روی سروو اسپیندل و کنترل دور و گشتاور قابل قبول ( مخصوصاً مد رزوه تراشی در تراش های CNC )
سهولت در جست و جوی قطعات یدکی و تعمیرکار
استهلاک پایین
مصرف برق پایین
نکات منفی :
نا مناسب برای ماشین آلات فرز که تعویض ابزار دارند
عدم امکان حفظ گشتاور در دور های پایین
استفاده از برخی سایکل های ماشین کاری با ابزار های خاص ممکن می باشد ( مانند قلاویز کاری در فرز CNC )
اسپیندل درایو های SIMODRIVE 611
این درایو ها به دو صورت آنالوگ و دیجیتال ( تحت شبکه PROFIBUS ) کنترل دور می شوند.
در این درایو ها برای هر مد کنترلی کارت مخصوصی وجود دارد و طبق دستورالعمل اجرایی و تحت نرم افزار SINOCAM پارامتر دهی و راه اندازی می شود.
نکات مثبت :
سازگار با تمام کنترلر های SINUMERIK ( در مد کنترلی آنالوگ )
سازگار با کنترلر های SINUMERIK 802D – SINUMERIK 840D ( در مد کنترلی PROFIBUS )
امکان ORIENT و فعالیت در مد تعویض ابزار اتوماتیک
حفظ تمام مد های ماشین کاری ( مانند قلاویز زن اتوماتیک )
سهولت در جست و جوی قطعات یدکی و تعمیرکار
کنترل دور بسیار دقیق و تا 8000 دور در دقیقه
استهلاک پایین
مصرف برق پایین
نکات منفی :
امکان اتصال مستقیم برق سه فاز بدون چوک و منبع تغذیه ندارند
برای استفاده تکی و مستقل از درایو محور ها مقرون به صرفه نمی باشد.
صرفاً بر روی سروو اسپیندل ها امکان نصب دارند.

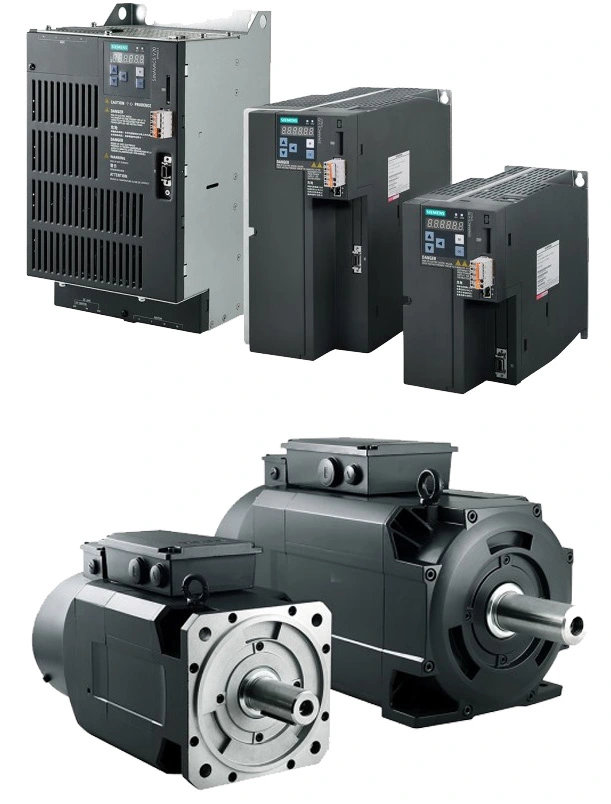

سروو اسپیندل های SINAMICS V70
این درایو ها به صورت دیجیتال ( تحت شبکه PROFINET ) کنترل دور می شوند.
در این درایو ها تنها بر روی کنترلر های SINEMURIK 808D ADVANCED قابل راه اندازی می باشد.
نکات مثبت :
امکان ORIENT و فعالیت در مد تعویض ابزار اتوماتیک
حفظ تمام مد های ماشین کاری ( مانند قلاویز زن اتوماتیک )
سهولت در جست و جوی قطعات یدکی و تعمیرکار
کنترل دور بسیار دقیق و تا 8000 دور در دقیقه
استهلاک پایین
مصرف برق پایین
کنترل دور اسپیندل کاملا دقیق و منطبق با مکانیک اسپیندل
تغذیه کاملا مستقل و بدون نیاز به ترانس کاهنده
نکات منفی :
امکان نصب بر روی دیگر کنترلر های زیمنس ندارند.
مد کنترلی تنها تحت شبکه PROFINET می باشد.
قیمت بالا

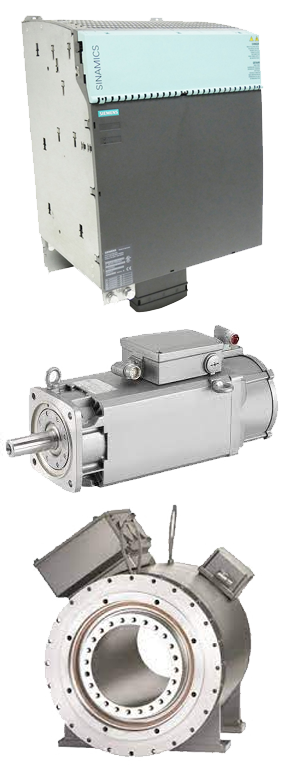

سروو اسپیندل های SINAMICS S120
این درایو ها به صورت دیجیتال ( تحت شبکه PROFINET ) کنترل دور می شوند.
در این درایو ها تنها از طریق کنترلر پارامتر دهی می شوند.
نکات مثبت :
سازگار با کنترلر های SINUMERIK 828D / SINUMERIK 802D-SL / SINUMERIK 840D-SL ( در مد کنترلی PROFINET )
امکان ORIENT و فعالیت در مد تعویض ابزار اتوماتیک
حفظ تمام مد های ماشین کاری ( مانند قلاویز زن اتوماتیک )
کنترل دور بسیار دقیق و تا 20000 دور در دقیقه
استهلاک پایین
مصرف برق پایین
نکات منفی :
امکان اتصال مستقیم برق سه فاز بدون چوک و منبع تغذیه ندارند.
برای استفاده تکی و مستقل از درایو محور ها امکانپذیر نمی باشد.
صرفاً بر روی سروو اسپیندل ها امکان نصب دارند.
بیشتر مناسب جهت سروو اسپیندل های اتصال مستقیم یا تسمه ای می باشند.
